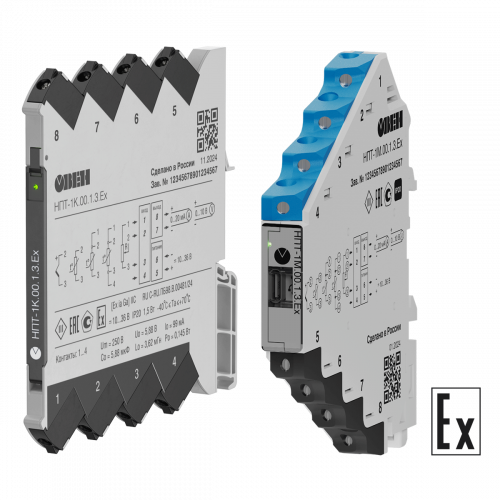

НПТ линейка активных барьеров искрозащиты Ex ia

Активные барьеры искрозащиты ОВЕН обеспечивают безопасную работу слаботочного электрооборудования во взрывоопасных средах, исключая возможность появления искры во взрывоопасной зоне. Применяются в системах регулирования, сигнализации и аварийной защиты на взрывопожароопасных участках, где присутствуют взрывоопасные смеси газов, паров (Ga), легковоспламеняющиеся и взрывчатые вещества типа пыли и порошка (Da), а также на рудничных шахтах с присутствием метана (Ма)*.

Данные устройства объединяет в одном компактном корпусе барьер искрозащиты и нормирующий преобразователь. Преимуществом этого типа барьеров искробезопасности является наличие гальванической развязки, благодаря чему не требуется заземление, а надежность системы и «помехоустойчивость» повышается.

При этом применение нормированных сигналов снижает влияние электромагнитных помех в цепи измерения температуры, упрощает подключение термодатчиков к контроллерам, позволяет снизить затраты за счет использования обычных медных проводов вместо специализированных термокомпенсационных кабелей, а также в несколько раз увеличить длину линии связи от датчика до измерительного прибора.

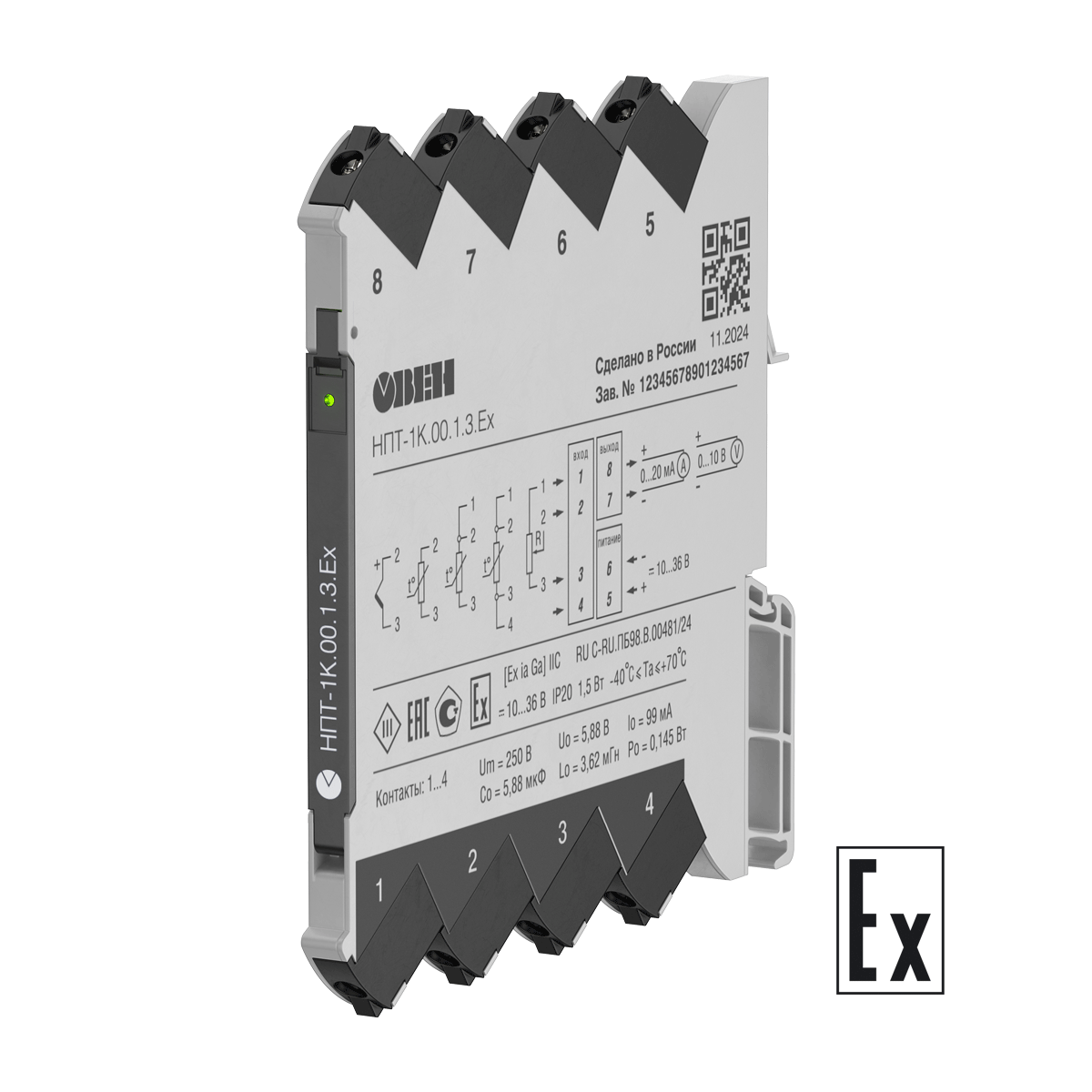

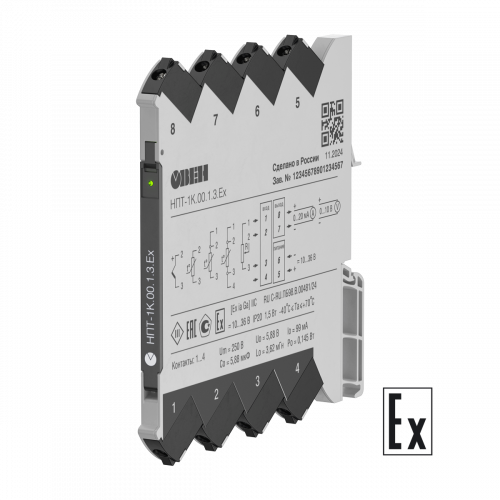

* НПТ-1К.Ех имеет маркировку взрывозащиты [Ex ia Ga] IIC.
НПТ-1М.Ех имеет маркировки взрывозащиты [Ex ia Мa] I, [Ex ia Ga] IIC, [Ex ia Da] IIIC.

Функциональные возможности

• Совместим с термометрами сопротивления и термопарами (см. табл. «Характеристики датчиков»).
• Встроенный барьер искрозащиты позволяющий применять приборы:
  • в подземных выработках шахт и их наземных строениях, где присутствует рудничный газ (группа I);
  • в наиболее взрывоопасных нерудничных средах, где присутствуют водород, ацетилен (группа IIC);
  • во взрывоопасных пылевых средах, содержащих проводящую пыль (группа IIIC).
• Гальваническая развязка входных измерительных цепей относительно цепей питания и выходных цепей формирования тока.
• Выходной сигнал активный, не требует внешнего источника питания.
• Выходной нормированный сигнал: 4…20 мА, 0…20 мА, 0…5 мА, 0…10 В, 0…5 В, 2…10 В (универсальный).
• Настройка типа датчика и диапазона преобразования температуры через USB-порт.
• Эксплуатация при температуре окружающий среды от -40 °С.
• Является средством измерения**.

** Для НПТ-1К.Ех межповерочный интервал составляет 2 года.
Для НПТ-1М.Ех межповерочный интервал составляет 5 лет.
