ИТП-17 трехцветный измеритель-индикатор с универсальным входом

ИТП-17 трехцветный измеритель-индикатор с универсальным входом

Name: ИТП-17 трехцветный измеритель-индикатор с универсальным входом
SKU: itp17
Availability: InStock

Вернуться в раздел

Обзор товара

Набор

Комплект

Описание

Характеристики

Аксессуары

Отзывы

Похожие товары

Наличие

Файлы

Видео

Модификации

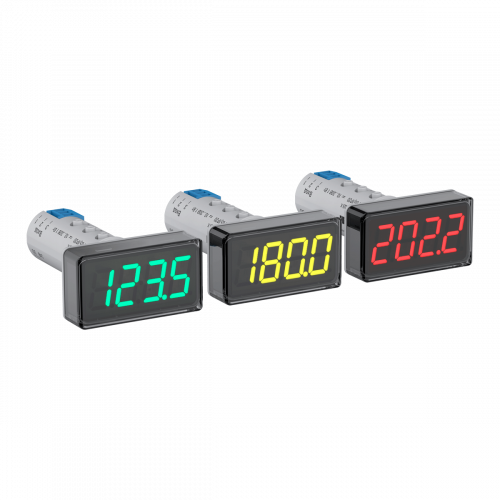

ИТП-17 трехцветный измеритель-индикатор с универсальным входом

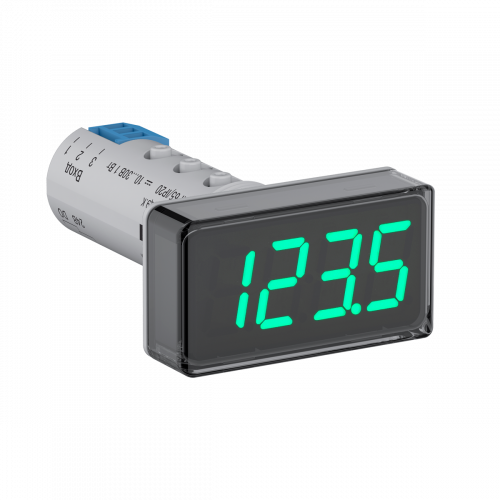

ИТП-17 трехцветный измеритель-индикатор с универсальным входом фото 2

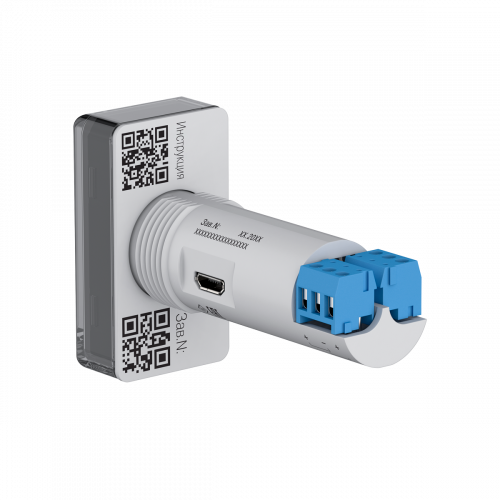

ИТП-17 трехцветный измеритель-индикатор с универсальным входом фото 3

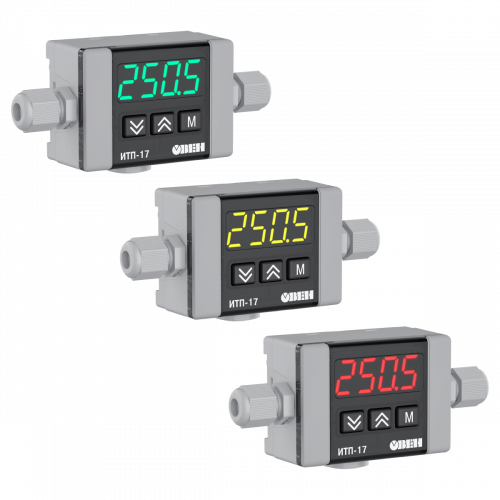

ИТП-17 трехцветный измеритель-индикатор с универсальным входом фото 4

ОВЕН (Россия) Сертификат дилера

Отзывов: 0

Добавить отзыв

Артикул: itp17

Общие сведения
Напряжение питания	10…30 В постоянного тока (номинал. напряжение 24 В), потребляемая мощность не более 1 Вт
Корпус Щ9	48×26×72 мм IP65 со стороны лицевой панели IP20 со стороны клемм
Корпус Н3	71×51×30 мм IP65
Цвет индикации	зеленый, желтый, красный
Индикатор	4-разрядный с высотой цифр 14 мм
Входы
Количество	1 × AI
Время опроса входа, не более	1 с
Подключаемые сигналы	Ток: 0...5 мА, 0(4)…20 мА Напряжение: 0(2)…10 В Термосопротивления: 50/100/500/1000 Ом, Cu, Pt, Ni, М, П, Н Термопары: ТХК, ТНН, ТХА, ТЖК, ТВР, ТПП, ТПР, ТМК
Входное сопротивление при измерении напряжения, не более	100 кОм
Пределы допускаемой основной приведенной погрешности измерений, не более:	±0,25 % ТС, сигналы напряжения и силы постоянного тока ±0,5 % ТП, пирометры
Выходы
Количество	1 × DO, выход К
Тип выхода
К	Транзисторный ключ n-p-n: 200 мА, 42 В
Эксплуатация
Рабочая температура	-40…+60 ⁰С
Средняя наработка на отказ	100 000 ч
Средний срок службы	12 лет
Гарантия	2 года
Устойчивость к механическим воздействиям	Соответствует группе исполнения N2 по ГОСТ Р 52931–2008
Устойчивость к электромагнитным воздействиям	Соответствует ГОСТ 30804.6.1-2013

Термопреобразователи сопротивления по ГОСТ 6651-2009

Обозначение сигнала	Описание сигнала	Диапазон измерения, °С
C 50	ТСМ (Cu50) W100="1.426	-50…+200
50 C	ТСМ (50М) W100="1.428	-180…+200
P 50	ТСП (Pt50) W100="1.385	-200…+850
50P	ТСП (50П) W100="1.391"	-200…+850
C100	ТСМ (Cu100) W100="1.426	-50…+200
100C	ТСМ (100М) W100="1.428	-180…+200
P 100	ТСП (Pt100) W100="1.385	-200…+850
100P	ТСП (100П) W100="1.391"	-200…+850
100n	ТСН (100Н) W100="1.617	-60…+180
C500	ТСМ (Cu500) W100="1.426	-50…+200
500C	ТСМ (500М) W100="1.428	-180…+200
P500	ТСП (Pt500) W100="1.385	-200…+850
500P	ТСП (500П) W100="1.391"	-200…+850
500n	ТСН (500Н) W100="1.617	-60…+180
C 1.0	ТСМ (Cu1000) W100="1.426	-50…+200
1.0 C	ТСМ (1000М) W100="1.428	-180…+200
P 1.0	ТСП (Pt1000) W100="1.385	-200…+850
1.0 P	ТСП (1000П) W100="1.391"	-200…+850
1.0 n	ТСН (1000Н) W100="1.617	-60…+180

Термоэлектрические преобразователи по ГОСТ Р 8.585-2001

Обозначение сигнала	Описание сигнала	Диапазон измерения, °С
tC.L	термопара ТХК (L)	-200…+800
tC.J	термопара ТЖК (J)	0…+900
tC.n	термопара ТНН (N)	-200…+1300
tC.HA	термопара ТХА (K)	-200…+1300
tC.S	термопара ТПП (S)	0…+1600
tC.r	термопара ТПП (R)	0…+1600
tC.b	термопара ТПР (В)	+600…+1800
tC.A1	термопара ТВР (А-1)	+1000…+2500
tC.A2	термопара ТВР (А-2)	+1000…+1800
tC.A3	термопара ТВР (А-3)	+1000…+1800
tC.t	термопара ТМК (Т)	-200…+400

Термоэлектрические преобразователи по DIN 43710

Обозначение сигнала	Описание сигнала	Диапазон измерения, °С
tC.dL	Typ.L	-200…+900

Сила постоянного тока

Обозначение сигнала	Описание сигнала	Диапазон измерения, %
I 0.5	0…5 мА	0…100
I0.20	0…20 мА	0…100
I4.20	4…20 мА	0…100

Напряжение постоянного тока

Обозначение сигнала	Описание сигнала	Диапазон измерения, %
u-5.5	-50…+50 мВ	0…100
u 0.1	0…1 В	0…100
u 0.10	0…10 В	0…100
u 2.10	2…10 В	0…100

Пирометры суммарного излучения по ГОСТ 10627-71

Обозначение сигнала	Описание сигнала	Диапазон измерения, °С
P Ir.1	РК-15	400…1500
P Ir.2	РК-20	600…2000
P Ir.3	РС-20	900…2000
P Ir.4	РС-25	1200…2500

-->

Модификации товара ИТП-17

Наименование

Наличие

Стоимость

Действия

ИТП-17.Н3.К Измеритель аналогового сигнала, 1 вход, индикатор 3-х цветный - зеленый/желтый/красный (OwenConfigurator через micro USB), 71×51×30 настенный, IP65, T⁰окр -40…+60 ⁰С

Под заказ

5 978 ₽ / шт

Подробнее В корзину

ИТП-17.Щ9.К Измеритель аналогового сигнала, 1 вход, индикатор 3-х цветный - зеленый/желтый/красный (OwenConfigurator через micro USB),48×26×72 в щит диаметр 22.5, IP65, T⁰окр -40…+60 ⁰С

Недоступно

5 978 ₽ / шт

Подробнее

Описание товара ИТП-17

Компактный индикатор ИТП-17 предназначен для измерения, отображения и регулирования параметров технологического процесса.

Прибор оснащен универсальным аналоговым входом, к которому можно подключить все стандартные датчики температуры, давления, уровня, влажности, концентрации и расхода. Дискретный выход предназначен для ON/OFF-регулирования или аварийной сигнализации.

При достижении измеряемым параметром критической величины встроенный выход активирует звуковую сигнализацию и индикатор на пульте диспетчера, а также автоматически блокирует работу оборудования до возвращения измеряемой величины в нормальный диапазон.

Параметры отображаются на трехцветном дисплее зелёным, жёлтым или красным цветом, сигнализируя о состоянии: норма, предупреждение или авария. Цвет индикации меняется автоматически. Пользователь сам задает пороги для переключения цветов в зависимости от задачи.

Преимущества

Совместимость с любыми датчиками
Поддерживает 42 типа сигналов: ТС, ТП, U, I
Компактный монтаж в щит
В отверстие светосигнальной арматуры 22 мм

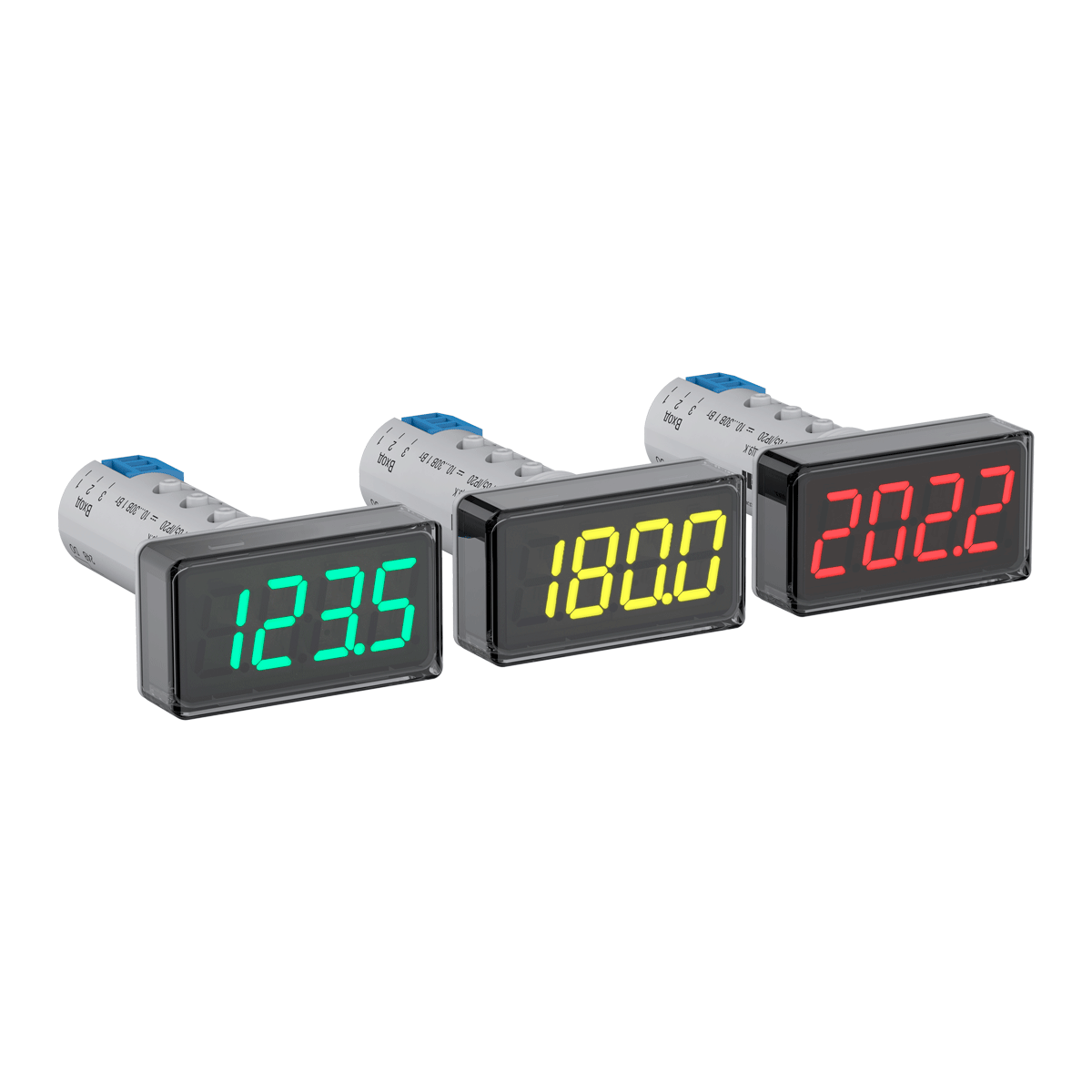

Трехцветная индикация
Построение до пяти цветоразделенных зон
Две функции дискретного выхода
Регулирование параметров или аварийная сигнализация

Возможности

Индикация измеренного значения на трёхцветном цифровом дисплее
Выход 200 мА, 42 В для сигнализации или управления
Настройка динамической цветовой индикации по заданным порогам
Режим статического отображения параметра: зелёный, жёлтый или красный цвет
Индикация аварии при неисправности датчика

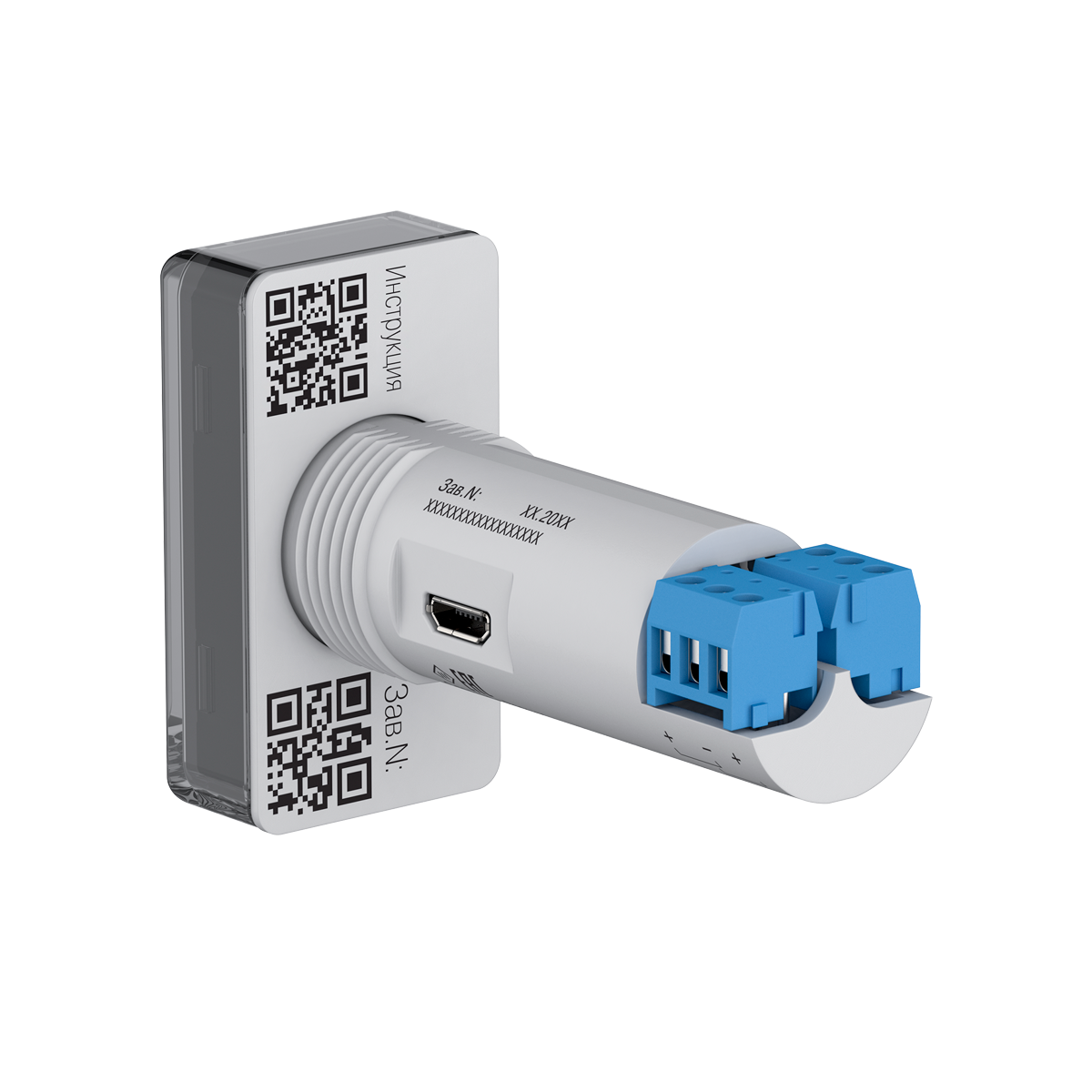

Подключение через micro USB для настройки в Owen Configurator
Монтаж щитового прибора с помощью съемных винтовых клемм

Основные технические характеристики

Входы и выходы
- 1 × AI
- 1 × DO транзисторный ключ 200 мА 42 В
Интерфейсы
- 1 × micro USB
2 типа корпусов

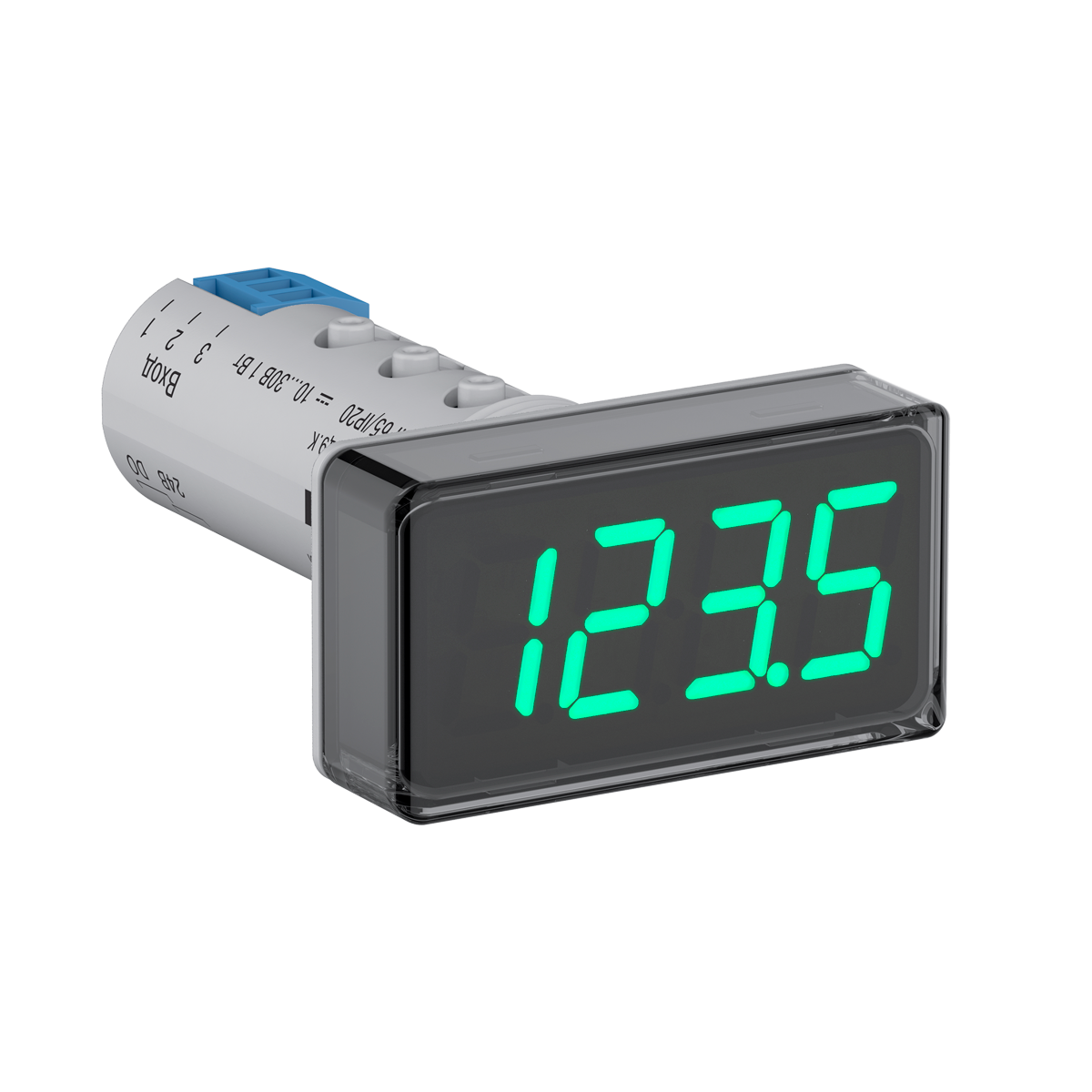

- щитовой 48×26×72мм

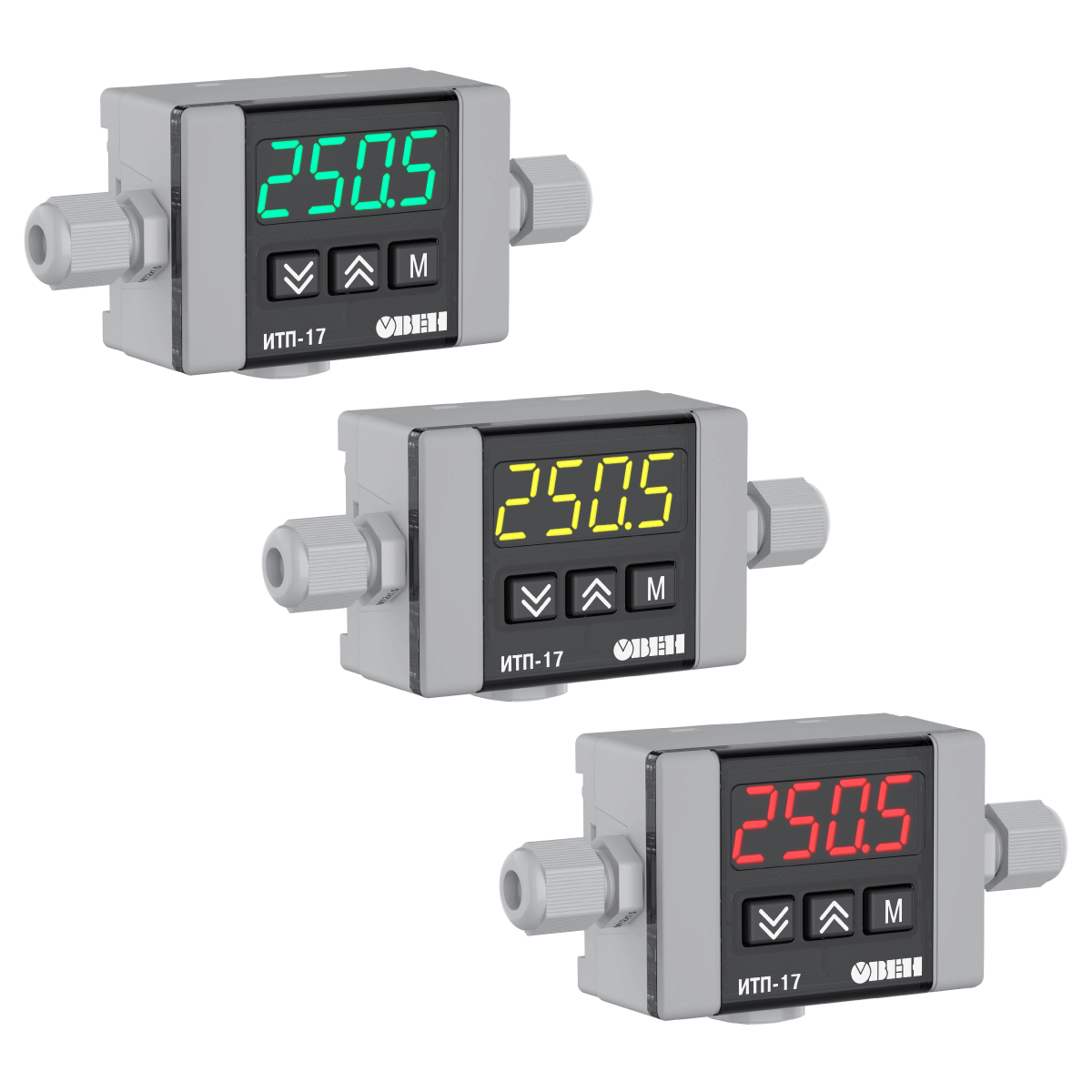

- настенный 71×51×30 мм
Питание
- =24 В

Характеристики ИТП-17

Характеристики

Технические характеристики
Характеристики измерительных датчиков

Общие сведения
Напряжение питания	10…30 В постоянного тока (номинал. напряжение 24 В), потребляемая мощность не более 1 Вт
Корпус Щ9	48×26×72 мм IP65 со стороны лицевой панели IP20 со стороны клемм
Корпус Н3	71×51×30 мм IP65
Цвет индикации	зеленый, желтый, красный
Индикатор	4-разрядный с высотой цифр 14 мм
Входы
Количество	1 × AI
Время опроса входа, не более	1 с
Подключаемые сигналы	Ток: 0...5 мА, 0(4)…20 мА Напряжение: 0(2)…10 В Термосопротивления: 50/100/500/1000 Ом, Cu, Pt, Ni, М, П, Н Термопары: ТХК, ТНН, ТХА, ТЖК, ТВР, ТПП, ТПР, ТМК
Входное сопротивление при измерении напряжения, не более	100 кОм
Пределы допускаемой основной приведенной погрешности измерений, не более:	±0,25 % ТС, сигналы напряжения и силы постоянного тока ±0,5 % ТП, пирометры
Выходы
Количество	1 × DO, выход К
Тип выхода
К	Транзисторный ключ n-p-n: 200 мА, 42 В
Эксплуатация
Рабочая температура	-40…+60 ⁰С
Средняя наработка на отказ	100 000 ч
Средний срок службы	12 лет
Гарантия	2 года
Устойчивость к механическим воздействиям	Соответствует группе исполнения N2 по ГОСТ Р 52931–2008
Устойчивость к электромагнитным воздействиям	Соответствует ГОСТ 30804.6.1-2013

Термопреобразователи сопротивления по ГОСТ 6651-2009

Обозначение сигнала	Описание сигнала	Диапазон измерения, °С
C 50	ТСМ (Cu50) W100="1.426	-50…+200
50 C	ТСМ (50М) W100="1.428	-180…+200
P 50	ТСП (Pt50) W100="1.385	-200…+850
50P	ТСП (50П) W100="1.391"	-200…+850
C100	ТСМ (Cu100) W100="1.426	-50…+200
100C	ТСМ (100М) W100="1.428	-180…+200
P 100	ТСП (Pt100) W100="1.385	-200…+850
100P	ТСП (100П) W100="1.391"	-200…+850
100n	ТСН (100Н) W100="1.617	-60…+180
C500	ТСМ (Cu500) W100="1.426	-50…+200
500C	ТСМ (500М) W100="1.428	-180…+200
P500	ТСП (Pt500) W100="1.385	-200…+850
500P	ТСП (500П) W100="1.391"	-200…+850
500n	ТСН (500Н) W100="1.617	-60…+180
C 1.0	ТСМ (Cu1000) W100="1.426	-50…+200
1.0 C	ТСМ (1000М) W100="1.428	-180…+200
P 1.0	ТСП (Pt1000) W100="1.385	-200…+850
1.0 P	ТСП (1000П) W100="1.391"	-200…+850
1.0 n	ТСН (1000Н) W100="1.617	-60…+180

Термоэлектрические преобразователи по ГОСТ Р 8.585-2001

Обозначение сигнала	Описание сигнала	Диапазон измерения, °С
tC.L	термопара ТХК (L)	-200…+800
tC.J	термопара ТЖК (J)	0…+900
tC.n	термопара ТНН (N)	-200…+1300
tC.HA	термопара ТХА (K)	-200…+1300
tC.S	термопара ТПП (S)	0…+1600
tC.r	термопара ТПП (R)	0…+1600
tC.b	термопара ТПР (В)	+600…+1800
tC.A1	термопара ТВР (А-1)	+1000…+2500
tC.A2	термопара ТВР (А-2)	+1000…+1800
tC.A3	термопара ТВР (А-3)	+1000…+1800
tC.t	термопара ТМК (Т)	-200…+400

Термоэлектрические преобразователи по DIN 43710

Обозначение сигнала	Описание сигнала	Диапазон измерения, °С
tC.dL	Typ.L	-200…+900

Сила постоянного тока

Обозначение сигнала	Описание сигнала	Диапазон измерения, %
I 0.5	0…5 мА	0…100
I0.20	0…20 мА	0…100
I4.20	4…20 мА	0…100

Напряжение постоянного тока

Обозначение сигнала	Описание сигнала	Диапазон измерения, %
u-5.5	-50…+50 мВ	0…100
u 0.1	0…1 В	0…100
u 0.10	0…10 В	0…100
u 2.10	2…10 В	0…100

Пирометры суммарного излучения по ГОСТ 10627-71

Обозначение сигнала	Описание сигнала	Диапазон измерения, °С
P Ir.1	РК-15	400…1500
P Ir.2	РК-20	600…2000
P Ir.3	РС-20	900…2000
P Ir.4	РС-25	1200…2500

Добавить отзыв

Ваша оценка:

Опыт использования:

Достоинства:

Недостатки: Общие впечатления: Представьтесь: Отправить отзыв

Файлы ИТП-17

kr_itp-17_1-ru-126833-1.12_a3.pdf Документы , 2.76 МБ

05-24-ds.pdf Документы , 4.37 МБ

re_instrukcziya_itp-17_1-ru-141060-1.1.pdf Документы , 911.08 КБ

Декларация о соответствии на ИТП-17 Сертификат , 43.09 КБ

Товар изменен: 20.04.2026 10:12:56

5 978 ₽

В наличии или на заказ

Первичная поверка включена

Гарантия производителя

Оплата картой, по счёту, или другим способом

Подобрать и купить

Рассчитаем стоимость доставки

по всей России!

В наличии - отправка день в день

Доставка от 1 дня по РФ

Оплата:

(800) 565-49-72

Официальный дилер ОВЕН в России

Отправить заявку: info@kipaso.ru

Помочь подобрать модификацию

Заказать звонок

Ваш телефон*

Ваше имя

Я согласен на обработку персональных данных.*

* - Поля, обязательные для заполнения

Сообщение отправлено

Ваше сообщение успешно отправлено. В ближайшее время с Вами свяжется наш специалист

Закрыть окно

Ошибка

Закрыть окно

ИТП-17 трехцветный измеритель-индикатор с универсальным входом

Нашли дешевле

Ваше имя

Ваш телефон*

Электронная почта

Название товара*

Ссылка на товар другого магазина*

Я согласен на обработку персональных данных.*

* - Поля, обязательные для заполнения

Сообщение отправлено

Ваше сообщение успешно отправлено. В ближайшее время с Вами свяжется наш специалист

Закрыть окно

ИТП-17 трехцветный измеритель-индикатор с универсальным входом

Термопреобразователи сопротивления по ГОСТ 6651-2009

Термоэлектрические преобразователи по ГОСТ Р 8.585-2001

Термоэлектрические преобразователи по DIN 43710

Сила постоянного тока

Напряжение постоянного тока

Пирометры суммарного излучения по ГОСТ 10627-71

Описание товара ИТП-17

Преимущества

Возможности

Основные технические характеристики

Термопреобразователи сопротивления по ГОСТ 6651-2009

Термоэлектрические преобразователи по ГОСТ Р 8.585-2001

Термоэлектрические преобразователи по DIN 43710

Сила постоянного тока

Напряжение постоянного тока

Пирометры суммарного излучения по ГОСТ 10627-71

Выберите модификацию товара:

Шаблон модификации:

Похожие товары (8)

Файлы ИТП-17
