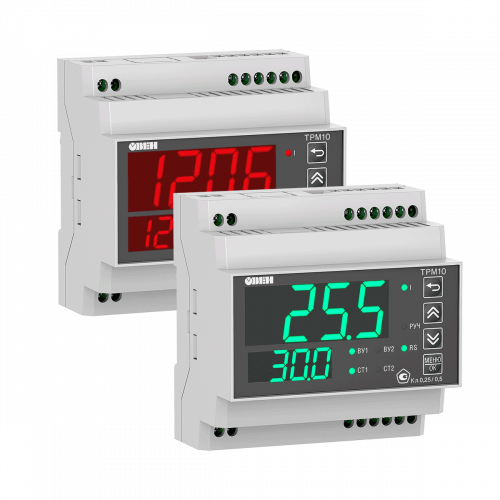

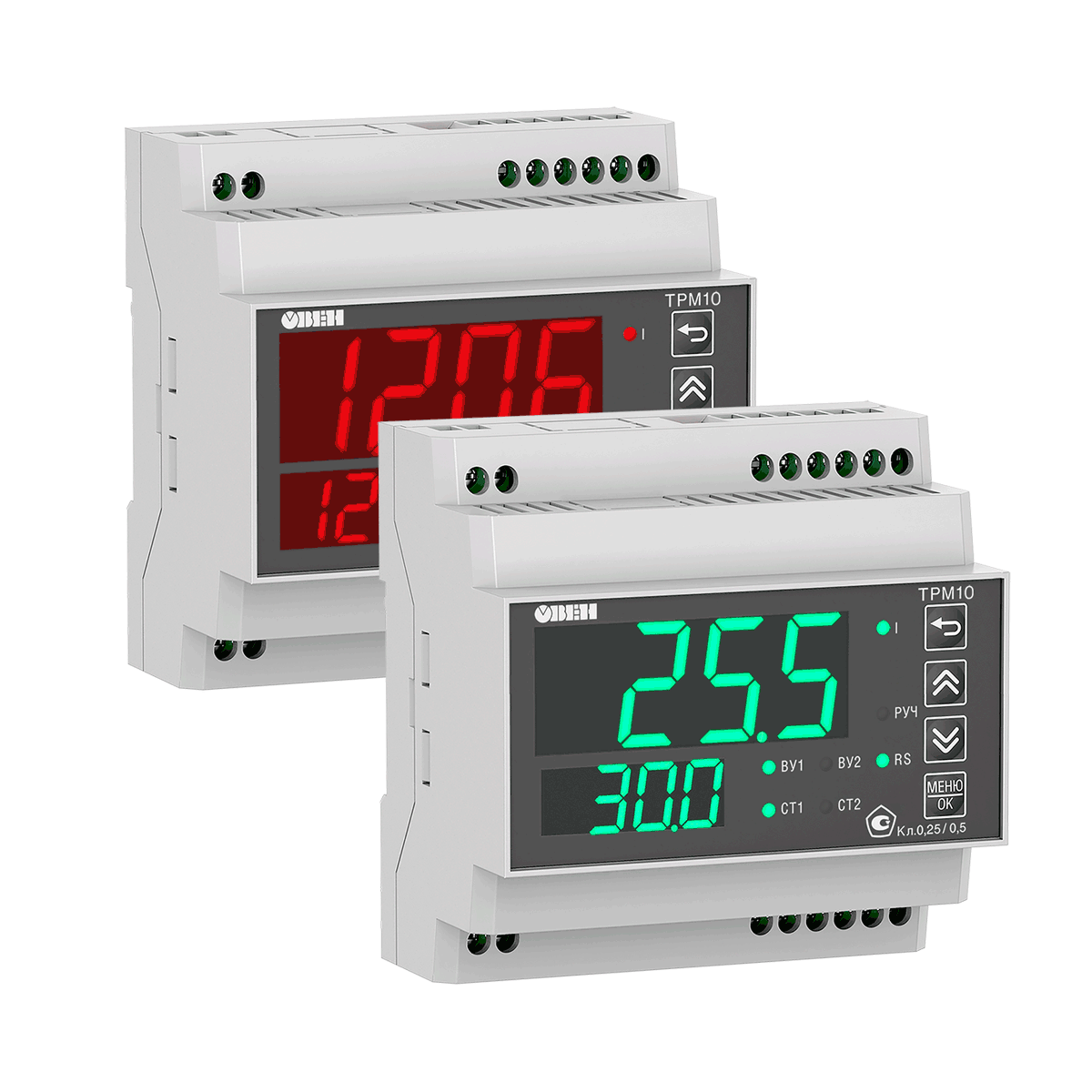

ОВЕН ТРМ10 — микропроцессорный ПИД-регулятор



ОВЕН ТРМ10 — микропроцессорный ПИД-регулятор для точного управления температурой, давлением, влажностью, уровнем, расходом и другими технологическими параметрами. Прибор поддерживает ШИМ-регулирование и плавное управление унифицированным выходным сигналом, используется в печах, экструдерах, термопластавтоматах, упаковочном, полиграфическом, вакуум-формовочном оборудовании, камерах тепла и холода. В каталоге доступны модификации ТРМ10 в корпусах Щ1, Щ2, Щ5, Д и Н, с красной или зеленой индикацией У2/У3, разными типами выходов Р, К, С, Т, И, У и исполнениями с интерфейсом RS-485. На странице можно сравнить модификации, посмотреть цену, наличие, характеристики, инструкцию, руководство, схему подключения и документы для настройки прибора.
Модификации товара ОВЕН ТРМ10
Наименование
Наличие
Стоимость
Действия
ТРМ10-Д.У2.ИР 1 кан. ПИД-регулятор, красн. индик. DIN-рейка 90*88*59 IP20, 1 универс. вход, 1 вых. (4...20мА.), 1 вых. реле (8А 250В перекид.), встр. БП 24В DC(50mA), пит. 90…264VAC/21…120VDC, кл.0.25/0.5, T󠇔°окр -40…+55󠇔°C, USB Type-C.
Под заказПод заказ
7 533.50 ₽
Подробнее В корзину
ТРМ10-Д.У2.ИР.RS 1 кан. ПИД-регулятор, красн. индик., DIN-рейка 90*88*59 IP20, 1 универс. вход, 1 вых. (ток4...20мА.), 1 вых. реле (8А 250В перекид.), пит. 90…264VAC/21…120VDC, кл.0.25/0.5, T󠇔°окр -40…+55󠇔°C, USB Type-C, RS-485
Под заказПод заказ
7 747 ₽
Подробнее В корзину
ТРМ10-Д.У2.РР 1 кан. ПИД-регулятор, красн. индик., DIN-рейка 90*88*59 IP20, 1 универс. вход, 2 вых. реле (8А 250В перекид.), встр. БП 24В DC(50mA), пит. 90…264VAC/21…120VDC, кл.0.25/0.5, T󠇔°окр -40…+55󠇔°C, USB Type-C.
Под заказПод заказ
7 076 ₽ / шт
Подробнее В корзину
ТРМ10-Н.У2.РР 1 кан. ПИД-регулятор, красн. индик., настен.129 *110* 69 IP66, 1 универс. вход, 2 вых.реле (8А 250В перекид.), встр. БП 24В DC(50mA), пит. 90…264VAC/21…120VDC, кл.0.25/0.5, T󠇔°окр -40…+55󠇔°C, USB Type-C
Под заказПод заказ
7 076 ₽ / шт
Подробнее В корзину
ТРМ10-Н.У2.РР.RS 1 кан. ПИД-регулятор, красн. индик., настен.129 *110* 69 IP66, 1 универс. вход, 2 вых.реле (8А 250В перекид.), пит. 90…264VAC/21…120VDC, кл.0.25/0.5, T󠇔°окр -40…+55󠇔°C, USB Type-C, RS-485
Под заказПод заказ
7 198 ₽ / шт
Подробнее В корзину
ТРМ10-Щ1.У2.ИР.RS Измеритель-регулятор микропроцессорный ТРМ10-Щ1.У2.ИР.RS
Под заказПод заказ
7 747 ₽
Подробнее В корзину
ТРМ10-Щ1.У2.РР.RS 1 кан. ПИД-регулятор, красн. индик., щит 96*96*53 IP54, 1 универс. вход, 2 вых.реле (8А 250В перекид.), пит. 90…264VAC/21…120VDC, кл.0.25/0.5, T󠇔°окр -40…+55󠇔°C, USB Type-C, RS-485
Под заказПод заказ
7 198 ₽
Подробнее В корзину
ТРМ10-Щ1.У2.ТР.RS Измеритель-регулятор микропроцессорный ТРМ10-Щ1.У2.ТР.RS
Под заказПод заказ
7 747 ₽
Подробнее В корзину
ТРМ10-Щ1.У3.РР 1 кан. ПИД-регулятор, зелен. индик., щит 96*96*53 IP54, 1 универс. вход, 2 вых.реле (8А 250В перекид.), встр. БП 24В DC(50mA), пит. 90…264VAC/21…120VDC, кл.0.25/0.5, T󠇔°окр -40…+55󠇔°C, USB Type-C
Под заказПод заказ
7 076 ₽
Подробнее В корзину
ТРМ10-Щ1.У3.РР.RS 1 кан. ПИД-регулятор, зелен. индик., щит 96*96*53 IP54, 1 универс. вход, 2 вых.реле (8А 250В перекид.), пит. 90…264VAC/21…120VDC, кл.0.25/0.5, T󠇔°окр -40…+55󠇔°C, USB Type-C, RS-485
Под заказПод заказ
7 198 ₽
Подробнее В корзину
Показать ещё

Описание товара ОВЕН ТРМ10

Заказать на тестирование

ТРМ10 – это ПИД-регулятор температуры, давления, уровня, влажности, концентрации вещества, расхода или других физических величин в различных технологических процессах. Главная особенность ТРМ10 – это алгоритм ПИД-регулятора, предназначенный для точного поддержания заданных параметров до ±0,2 ˚С методом ШИМ-регулирования или плавного изменения унифицированного выходного сигнала. Наличие сетевого интерфейса RS-485 позволяет производить удаленную настройку и управление прибором.
ТРМ10 применяется в составе систем управления экструдерами, термопластавтоматами, печами, упаковочным, полиграфическим, вакуум-формовочным оборудованием, кондитерскими печами, камерами тепла и холода, лабораторными муфельными печами и т.п.
ТРМ10 зарегистрирован в Государственном реестре средств измерений России и выпускается с первичной поверкой (включена в стоимость). Также ТРМ10 имеет декларацию соответствия ЕАС и свидетельство о типовом одобрении РМРС.

Для архивации и вывода данных с ТРМ в виде графиков или таблиц рекомендуется использовать простую SCADA систему Owen Monitor

Функциональные возможности ПИД-регулятора ОВЕН ТРМ10

  • Универсальный вход для подключения широкого спектра датчиков температуры, давления, влажности и др.
  • ПИД-регулирование измеренной величины по логике «нагревателя» или «холодильника».
  • Автонастройка ПИД-регулятора для автоматического подбора коэффициентов.
  • Дистанционный пуск и остановка ПИД-регулятора с помощью внешнего устройства, подключенного к дополнительному входу 2.
  • Сигнализация о возникновении аварийной ситуации двух типов:
    • о выходе регулируемой величины за заданные пределы;
    • об обрыве в цепи регулирования (LBA).
  • Бесконтактное управление нагрузкой через внешнее твердотельное реле.
  • Встроенный интерфейс RS-485 (протокол Modbus ASCII/RTU).
  • Настройка ПИД-регулятора температуры, давления и др. величин осуществляется на ПК или с передней панели прибора.
  • Настройки защиты изменения параметров для ограничения доступа неквалифицированного персонала.

Преимущества

Питание
Питание
Универсальное питание позволяет прибору работать как от сети 230В переменного тока, так и от слаботочной сети с номиналом 24В постоянного тока.
USB type С
USB type С
USB type С порт позволяет подключать ТРМ напрямую к ПК для настройки из программы конфигуратор. При этом отдельное питания не требуется. Прибор питается по USB.
Монтаж
Для удобства монтажа в любых установках и системах на выбор доступны 5 вариантов корпусов: квадратный Щ1, прямоугольный Щ2, компактный Щ5, динреечный Д и настенный Н.
Индикация
Два контрастных индикатора красного или зеленого (в зависимости от модификации) цвета с настройкой выводимых параметров позволят увидеть нужные показания прибора издалека.
Простота
Приборы с небольшим количеством функций удобны в настройке и подключении. Они не требуют программирования и знаний сложных компьютерных программ для наладки. Все что необходимо для запуска ТРМ в работу – это указать тип датчика, выбрать логику автоматического управления и задать необходимую уставку регулирования или сигнализации.
Ремонтопригодность
В наших сервисных центрах можно произвести замену вышедшего из строя элемента без необходимости покупки нового прибора.
Авария
Контролируются аварии подключенных датчиков, аварии связи с исполнительными механизмами (LBA), а также настраиваемые пользователем сигнализации по 8 логикам на выбор.
Эксплуатация
Расширенный температурный диапазон позволяет обеспечить надлежащую работу прибора в суровых климатических условиях при температуре
от -40 до + 50 ⁰С.

Диспетчеризация
В приборе поддерживается стандартный протокол Modbus ASCII/RTU по RS-485, который позволяет считывать и записывать параметры прибора удаленно.
Питание
Прибор имеет универсальный источник питания. Постоянное напряжение 21…120 В, переменное напряжение 90...264 В.
Автонастройка
Регулятор оснащен алгоритмом автоматического подбора коэффициентов ПИД–регулятора.
Сертификаты промышленного измерителя 2ТРМ0
Сертификаты
Прибор отечественного производства. Внесен в госреестр средств измерений. Имеет декларацию ЕАС и свидетельство о типовом одобрении морского регистра судоходства (РМРС). Подходит для проектов с импортозамещением.
Характеристики ОВЕН ТРМ10
Характеристики

Параметр

Значение

Напряжение питания

~90…264 В (номинальное 230 В)

=21...120 В (номинальное 24 В)

Частота напряжения питания

50, 60 Гц

Потребляемая мощность

не более 10 ВА

Напряжение встроенного источника питания нормирующих преобразователей

24 ± 2,4 В (только для исполнения без RS-485)

Максимально допустимый ток источника питания

50 мА

Универсальные входы

Количество универсальных входов

1

Функции входа 1

Измерительный

Функции входа 2

Дополнительный (дистанционный пуск и останов регулирования)

Время опроса входа:

Не более 1 секунды

Типы входных датчиков и сигналов

см. таблицу «Характеристики измерительных датчиков»

Предел основной приведенной погрешности измерения

- для термоэлектрических преобразователей с включенной компенсацией холодного спая

±0,5 %

- для остальных видов датчиков

±0,25 %

Выходные устройства

Количество выходных устройств

2

Типы выходных устройств

Р, К, С, Т, И, У

Корпус

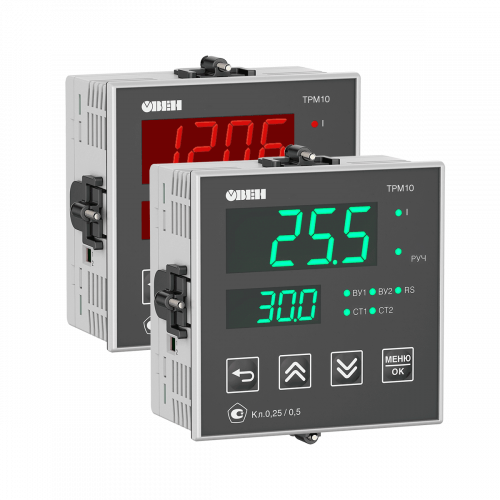

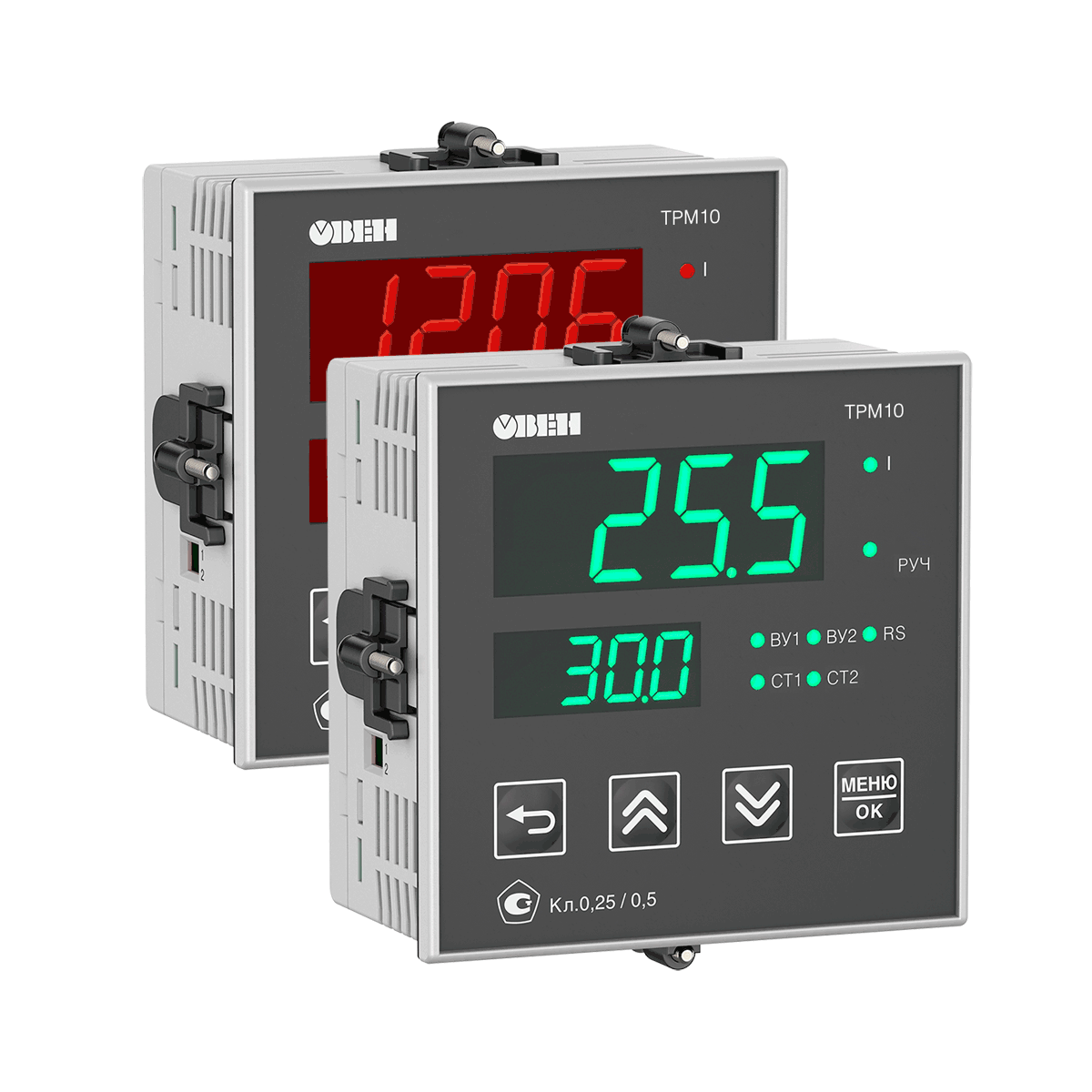

Щитовой Щ1

96×96×53 мм, IP54*

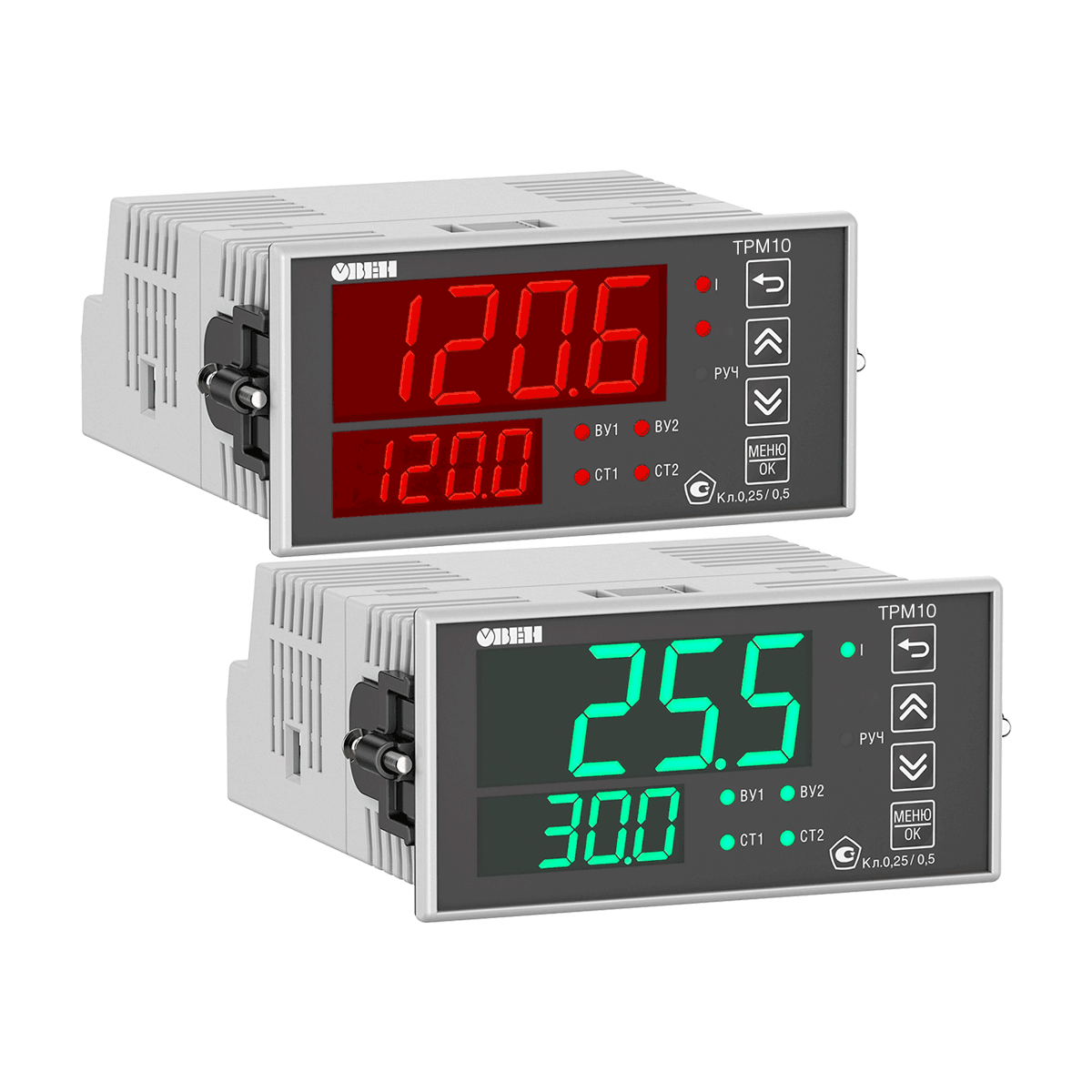

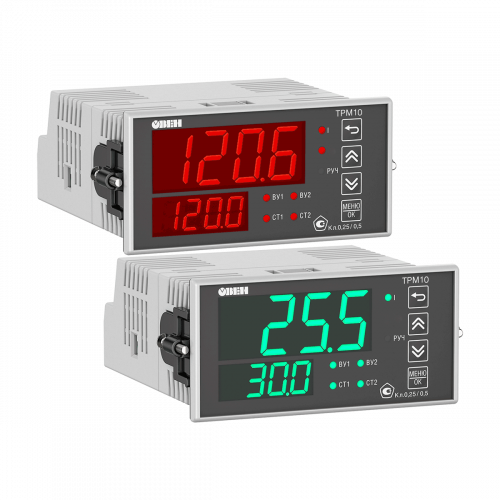

Щитовой Щ2

96×48×100 мм, IP54*

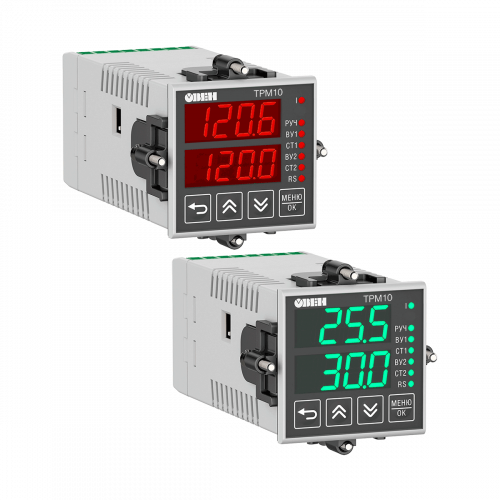

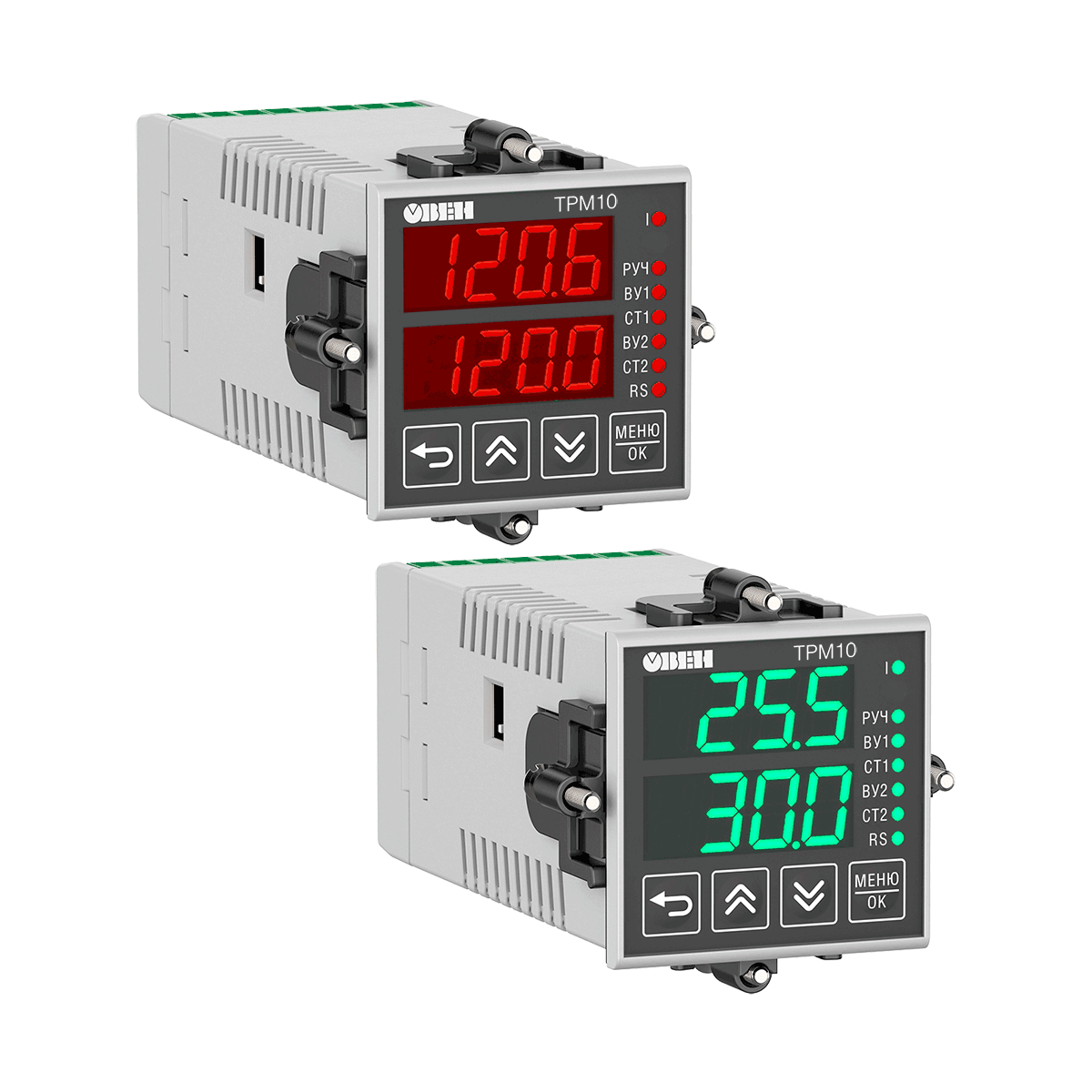

Щитовой Щ5

48×48×103 мм, IP54*

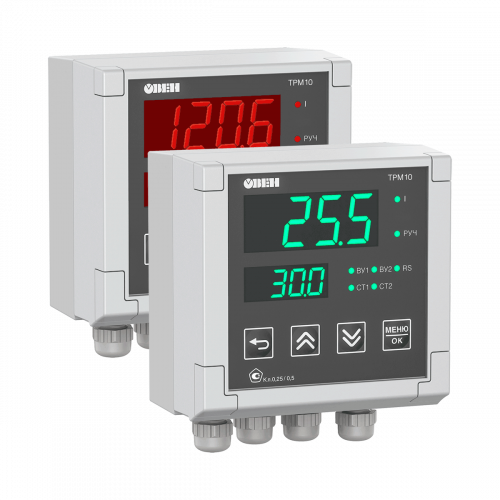

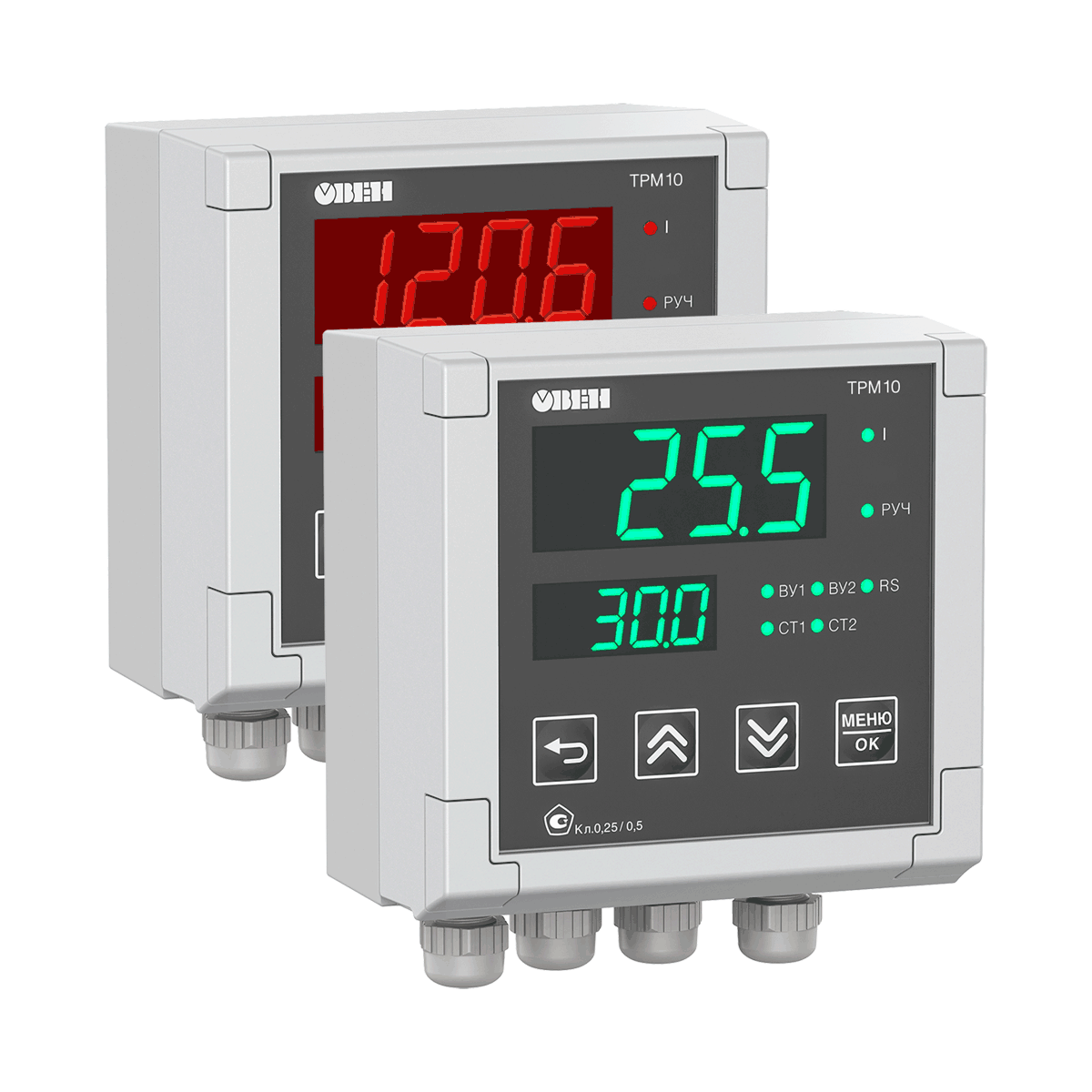

Настенный Н

110×130×69 мм, IP66**

DIN-реечный

88×90×59 мм, IP20

* со стороны передней панели
** подтверждено испытаниями в независимой аккредитованной лаборатории, см протокол 28/23

Условия эксплуатации

Температура окружающего воздуха

–40...+50 °С

Атмосферное давление

84...106,7 кПа

Относительная влажность воздуха (при +35 °С и ниже без конденсации влаги)

Не более 85 %

Характеристики измерительных датчиков

Обозначение

Тип датчика

Диапазон измерений

Разрешающая способность

Термопреобразователи сопротивления

C 50

ТСМ (Cu50) W100=1.426

–50…+200 °С

0,1 °С

50 C

ТСМ (50М) W100=1.428

–180…+200 °С

0,1 °С

P 50

ТСП (Pt50) W100=1.385

–200…+850 °С

0,1 °С

50 P

ТСП (50П) W100=1.391

–200…+850 °С

0,1 °С

C100

ТСМ (Cu100) W100=1.426

–50…+200 °С

0,1 °С

100C

ТСМ (100М) W100=1.428

–180…+200 °С

0,1 °С

P100

ТСП (Pt100) W100=1.385

–200…+850 °С

0,1 °С

100P

ТСП (100П) W100=1.391

–200…+850 °С

0,1 °С

100n

ТСН (100Н) W100=1.617

–60…+180 °С

0,1 °С

C500

ТСМ (Cu500) W100=1.426

–50…+200 °С

0,1 °С

500C

ТСМ (500М) W100=1.428

–180…+200 °С

0,1 °С

P500

ТСП (Pt500) W100=1.385

–200…+850 °С

0,1 °С

500P

ТСП (500П) W100=1.391

–200…+850 °С

0,1 °С

500n

ТСН (500Н) W100=1.617

–60…+180 °С

0,1 °С

C 1.0

ТСМ (Cu1000) W100=1.426

–50…+200 °С

0,1 °С

1.0 C

ТСМ (1000М) W100=1.428

–180…+200 °С

0,1 °С

P 1.0

ТСП (Pt1000) W100=1.385

–200…+850 °С

0,1 °С

1.0 P

ТСП (1000П) W100=1.391

–200…+850 °С

0,1 °С

1.0 n

ТСН (1000Н) W100=1.617

–60…+180 °С

0,1 °С

C 53

ТСМ (53М) W100=1.426 (гр. 23)

–50…+200 °С

0,1 °С

Термоэлектрические преобразователи

tC. L

термопара ТХК (L)

–200…+800 °С

0,1 °С

tC. J

термопара ТЖК (J)

0…+900 °С

0,1 °С

tC. n

термопара ТНН (N)

–200…+1300 °С

0,2 °С

tC.HA

термопара ТХА (K)

–200…+1300 °С

0,2 °С

tC. S

термопара ТПП (S)

0…+1600 °C

0,2 °С

tC. r

термопара ТПП (R)

0…+1600 °C

0,2 °С

tC. b

термопара ТПР (В)

+600…+1800 °C

0,2 °С

tC.A1

термопара ТВР (А-1)

+1000…+2500 °С

0,4 °С

tC.A2

термопара ТВР (А-2)

+1000…+1800 °C

0,2 °С

tC.A3

термопара ТВР (А-3)

+1000…+1800 °C

0,2 °С

tC. t

термопара ТМК (Т)

–200…+400 °С

0,1 °С

tC.dL

Typ.L (DIN 43710)*

0…+900 °С

0,1 °С

tC. E

ТХКн (Е)

-200....+900 °С

0,1 °С

Пирометры

Plr.1

Пирометр РК-15

+400… +1500 °С

0,1 °С

Plr.2

Пирометр РК-20

+600… +2000 °С

0,1 °С

Plr.3

Пирометр РС-20

+900… +2000 °С

0,1 °С

Plr.4

Пирометр РС-25

+1200… +2500 °С

0,1 °С

Унифицированные сигналы

i 0.5

ток 0…5 мА

0…100 %

0,01 мА

i 0.20

ток 0…20 мA

0…100 %

0,01 мА

i 4.20

ток 4…20 мА

0…100 %

0,01 мА

U -5.5

напряжение –50…+50 мВ

0…100 %

0,01 мВ

U 0.1

напряжение 0…1 В

0…100 %

0,01 мВ

U 0.10

напряжение 0…10 В

0…100 %

0,1 мВ

Характеристики выходных устройств

Обозначение

Тип выходного устройства (ВУ)

Электрические характеристики

Р

электромагнитное реле

Ток не более 8 А при переменном напряжении не более 250 В и cos φ > 0,9.

Ток не более 3 А при постоянном напряжении не более 30 В

К

транзисторная оптопара n-p-n типа

Постоянный ток не более 400 мА при постоянном напряжении не более 60 В

С

симисторная оптопара

Ток не более 50 мА при переменном напряжении не более 250 В (50 Гц).

Ток в импульсном режиме не более 500 мА (tимп. не более 5 мс).

Максимальное коммутируемое напряжение не более 600 В

И

цифроаналоговый преобразователь «параметр–ток 4…20 мА»

Постоянный ток 4...20 мА на внешней нагрузке не более 1 кОм, напряжение питания 12...30 В рассчитывается в зависимости от сопротивления нагрузки

У

цифроаналоговый преобразователь «параметр–напряжение 0…10 В»

Постоянное напряжение 0…10 В на внешней нагрузке более 2 кОм, напряжение питания 16…30 В

Т

выход для управления твердотельным реле

Выходной ток не более 40 мА. Выходное напряжение высокого уровня – 4…6 В.

Выходное напряжение низкого уровня – 0…0,7 В

Подробности о типах и назначении различных выходных устройств указаны в справочнике Глоссарии и часто задаваемые вопросы, раздел «Выходные устройства (ВУ)».
