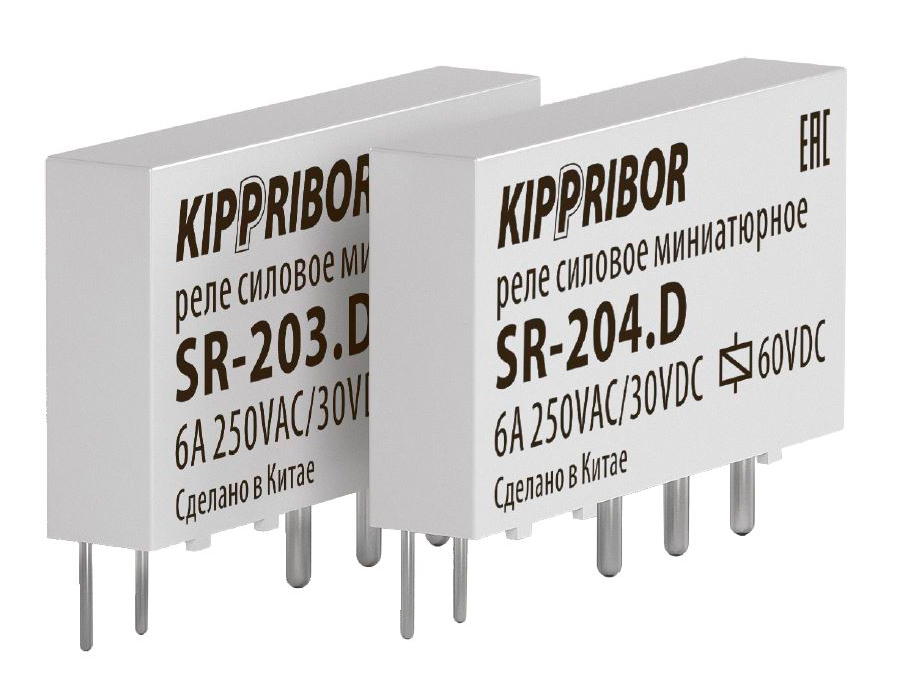

Промежуточные реле KIPPRIBOR серии SR интерфейсные в ультратонком корпусе (1-контактные)



представленные двумя модификациями: SR-203.D (питание 24 VDC) и SR-204.D (питание 60 VDC). Реле рассчитаны на коммутацию нагрузок до 6 А при напряжении 250 В переменного тока или 30 В постоянного тока, обладают быстрым временем срабатывания (8 мс включение / 4 мс отключение), работают в температурном диапазоне от -40 до +85°C. Устройства используются как согласующий элемент между управляющим оборудованием и исполнительными механизмами, а также для построения релейной логики. Отличаются компактными размерами при сохранении высокой мощности контактов, поддерживают монтаж на DIN-рейку или печатную плату.
Модификации товара Промежуточные реле KIPPRIBOR серии SR
Наименование
Наличие
Стоимость
Действия
SR-203.D Промежуточное реле 1-конт,24VDC SR-203.D
Под заказПод заказ
274.50 ₽
В корзину
SR-204.D Промежуточное реле 1-конт,60VDC SR-204.D
Под заказПод заказ
463.60 ₽
В корзину

Описание товара Промежуточные реле KIPPRIBOR серии SR

Промежуточные реле KIPPRIBOR серии SR предназначены для коммутации постоянного/переменного напряжения в цепях управления и сигнализации. Оптимально подходят для организации релейных логических схем, а также развязки и согласования управляющих выходов приборов (терморегуляторов ТРМ, контроллеров ПЛК, датчиков с дискретными выходами и т.д.) с коммутируемой ими нагрузкой.

Основным достоинством промежуточных реле серии SR является оптимальное сочетание эксплуатационных параметров, таких как миниатюрность корпуса и высокая коммутационная способность контактов. Ширина реле серии SR, установленного в монтажную колодку PYF-011 не превышает 6,3 мм, а коммутационная способность контактов при этом составляет 6 А (по AC-1). Такое сочетание эксплуатационных параметров позволяет заменить промежуточными реле KIPPRIBOR серии SR большинство общепромышленных реле и реле в компактном корпусе, значительно сэкономив при этом пространство для монтажа.

Конструкция промежуточных реле серии SR позволяет осуществлять их монтаж двумя способами:

  • Установка на DIN-рейку при помощи монтажной колодки PYF-011:
    • 3-ярусная колодка с винтовыми клеммами PYF-011BE/3.24DC.24DC для реле SR-203.D.
    • 3-ярусная колодка с винтовыми клеммами PYF-011BE/3.240AC.60DC для реле SR-204.D.
  • Непосредственная установка на печатную плату путем пайки.

Преимущества миниатюрных реле серии SR:

  • Ультракомпактные размеры реле и колодки позволяют экономить монтажное пространство в шкафу;
  • Взаимозаменяемость реле SR с аналогичными реле импортных производителей (Schneider Electric: серия RSL1GB; Finder: серия 34.51; Phoenix Contact: серия REL-MR);
  • Универсальный монтаж на ДИН-рейку и печатную плату расширяет сферы применения реле серии SR;
  • Модуль индикации и защиты, встроенный в колодки PYF-011 избавляет от необходимости приобретать данные аксессуары за дополнительную плату.
  • Наличие доп. аксессуаров обеспечивает удобство монтажа и идентификации реле в шкафу управления.

Технические характеристики интерфейсных промежуточных реле KIPPRIBOR серии SR

Характеристика

Значение

Время включения (при Uном.)

не более 8 мс

Время выключения (при Uном.)

не более 4 мс

Диапазон рабочих температур

–40...+85 °С

Относительная влажность

5%...85% RH

Атмосферное давление

86...106 кПа

Ударопрочность

5g (длительность полуволны синусоиды ударного импульса 11 мс)

Виброустойчивость

10…55 Гц (удвоенная амплитуда)

Масса

приблизительно 5 г

Электрические характеристики контактов

Номинальные ток и напряжение

6 А при 250 VAC / 30 VDC

Минимальная коммутируемая нагрузка

1000 мВт (10 В/10 мА)

Начальное сопротивление

не более 100 МОм

Материал

серебряный сплав (AgNi)

Электрический ресурс

не менее 105

Механический ресурс (при 300 вкл./мин)

не менее 107

Сопротивление пробоя между группами контактов

не менее 1000 В ~ в течение 1 минуты

Электротехнические характеристики катушки



Постоянный ток (DC)

Номинальное напряжение питания Uном.

24 VDC

60 VDC

Напряжение включения (при 23 °С)

не менее 0,75 Uном.

не менее 0,8 Uном.

Напряжение выключения (при 23 °С)

не более 0,05 Uном.

не более 0,05 Uном.

Мощность

0,17 Вт

0,21 Вт

Сопротивление пробоя между катушкой и контактами

не менее 4000 В ~ в течение 1 мин.

Модификации интерфейсных промежуточных реле KIPPRIBOR серии SR

Модификация реле

Характеристики

SR-203.D

24 VDC, 6 А при 250 VAC / 30 VDC

SR-204.D

60 VDC, 6 А при 250 VAC / 30 VDC

Колодки для монтажа на DIN-рейку

3-ярусная колодка с винтовыми клеммами PYF-011BE/3.24DC.24DC для реле SR-203.D
3-ярусная колодка с винтовыми клеммами PYF-011BE/3.240AC.60DC для реле SR-204.D

Комплект поставки и упаковка

В комплект поставки входит реле (1 шт.). Колодки и аксессуары приобретаются отдельно

Возможные варианты упаковки

Картонная коробка

Транспортная коробка

Количество реле в упаковке

200

2000 шт.

Масса брутто

не более 1,1 кг.

не более 11,2 кг

Габаритные размеры и схемы подключения промежуточных реле KIPPRIBOR серии SR

Схема подключения интрефейсных промежуточных реле KIPPRIBOR серии SR
Габаритные размер ультратонких промежуточных реле KIPPRIBOR серии SR
