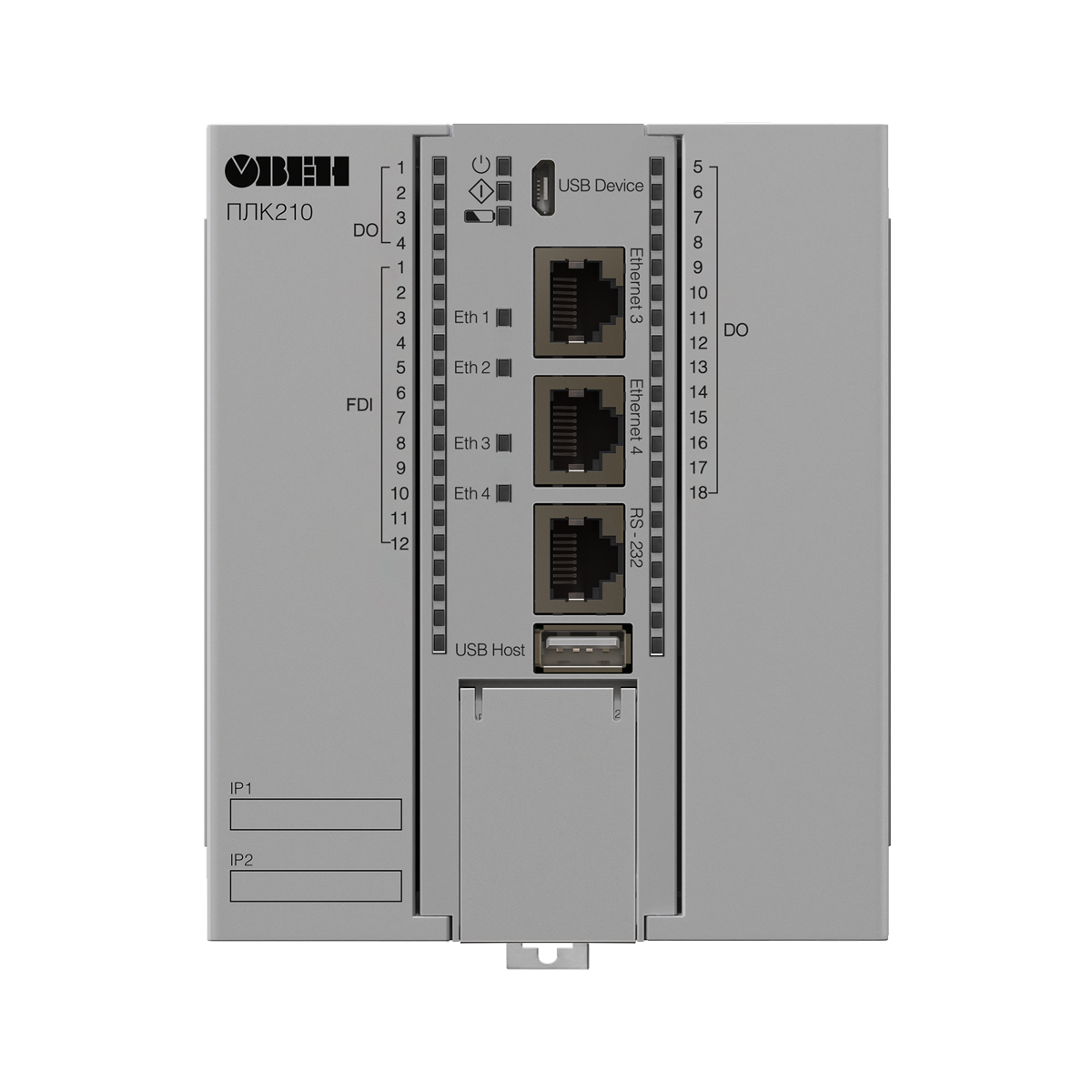

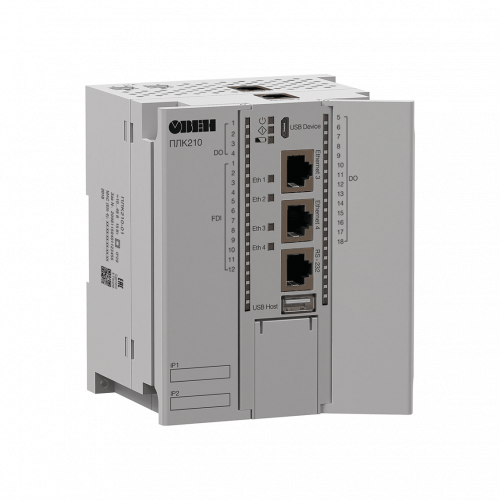

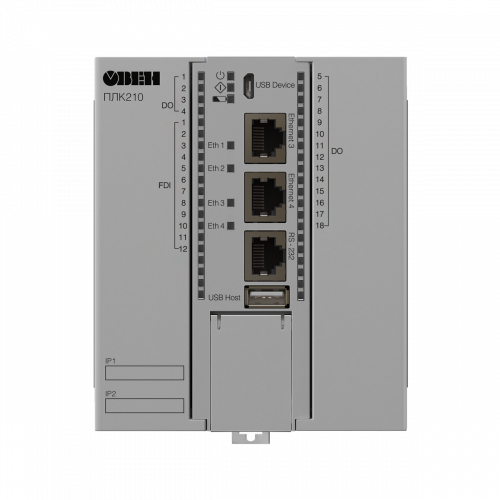

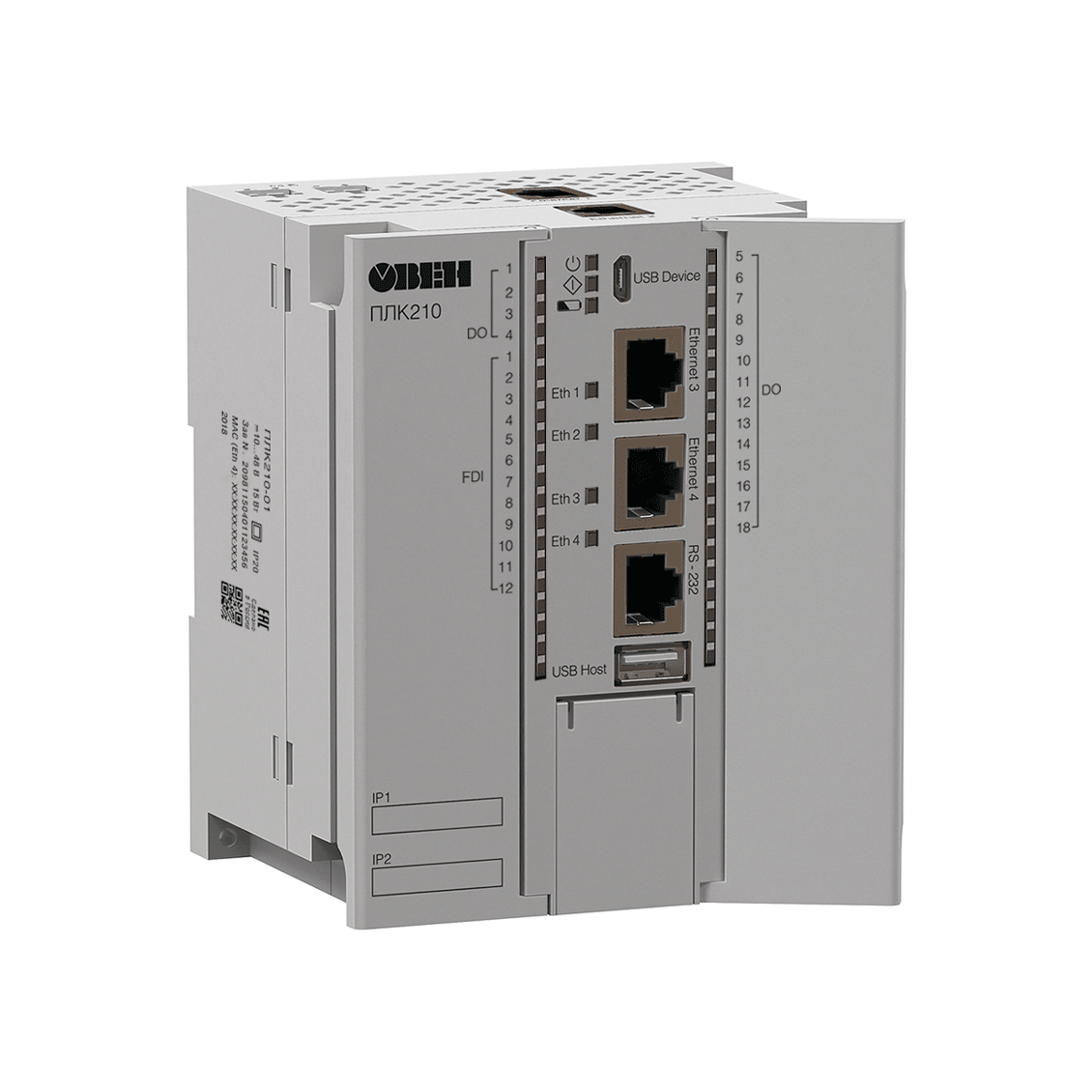

ПЛК210 высокопроизводительный программируемый контроллер с расширенными сетевыми возможностями

ОВЕН ПЛК210 – новая линейка моноблочных контроллеров с расширенными коммуникационными возможностями и дополнительными функциями надежности.

В рамках единого ПО пользователь разрабатывает управляющую логику, человеко-машинный интерфейс и настраивает обмен с другими устройствами. В качестве модулей расширения входных и выходных сигналов рекомендуется к использованию линейка модулей Мх210 с интерфейсом Ethernet.

Основным коммуникационным интерфейсом ПЛК210 является Ethernet. Контроллер имеет 4 порта Ethernet, 3 из которых объединены в управляемый коммутатор. Это позволяет использовать различные сетевые топологии, а также применять контроллер в качестве шлюза между промышленной сетью и сетью предприятия.

Особенности и преимущества

Высокая производительность

• Процессор с частотой до 1800 МГц
• Большой объем памяти:
  • ROM до 8 ГБ
  • RAM до 2 ГБ
  • RETAIN 64 Кбайт (MRAM)
• Операционная система Linux с RT-патчем

Расширенные коммуникационные возможности

• Ethernet дает ряд преимуществ:
  • высокая скорость опроса;
  • мультимастерность;
  • вариативная топология сети
• Поддержка промышленных протоколов Modbus RTU/ASCII/TCP, OPC UA (Server), MQTT (client/broker), SNMP (Manager/Agent)
• Поддержка протоколов тепло- и электросчетчиков, возможность реализации нестандартных протоколов
• Поддержка GSM/GPRS-модемов
• Поддержка прикладных протоколов NTP, FTP, FTPS, HTTP, HTTPS, SSH, SMTP/IMAP/POP3, OpenVPN, WireGuard
• Возможность подключения к СУБД MySQL и MsSQL
• Поддержка Web-визуализации CODESYS
• Web-интерфейс для настройки и диагностики контроллера
• Простое подключение к OwenCloud

Увеличенная надежность

• Двойной ввод питания для резервирования по питанию
• Поддержка кольцевой топологии Ethernet при подключении модулей Мх210 (STP/RSTP)
• Встроенный Firewall

Эргономичный корпус

• Крепление на DIN-рейку или на стену
• Съемные клеммники с невыпадающими винтами
• Удобная система укладки кабеля

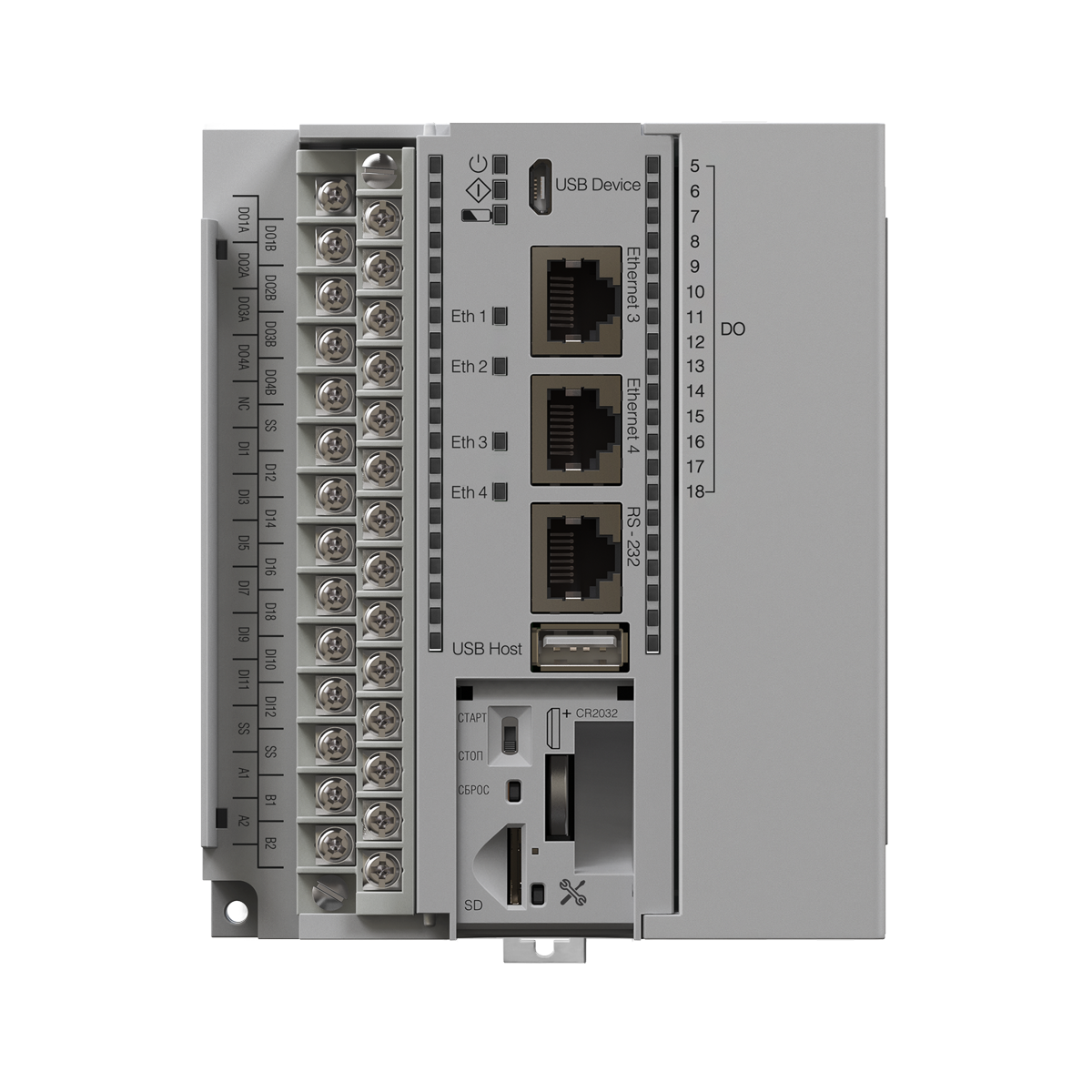

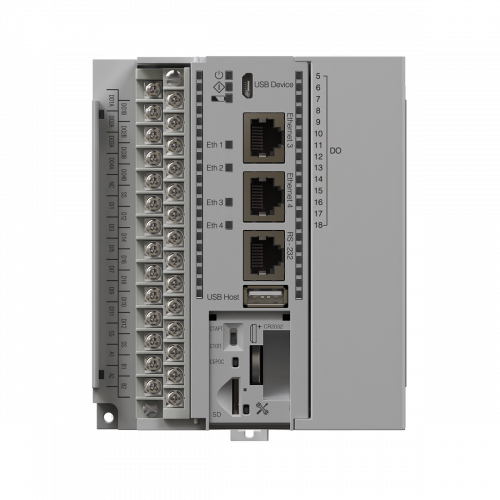

• Легко заменяемая батарея CR2032, тумблер Старт/Стоп и разъем для MicroSD-карты под крышкой

Эксплуатация в тяжелых условиях

• Расширенный диапазон питающего напряжения: =10…48 В (для ПЛК210-1х: =10…36 В).

• Расширенный диапазон температуры окружающей среды: -40…+55 °С (для ПЛК210-1х: -20…+55 °С).

Сравнительная таблица

* контроллер оснащен ионисторами, которые предназначены для безопасного завершения работы встроенного ПО при отключении питания

Для сравнения возможности сетевого обмена модификаций ПЛК210-1х и ПЛК210-0х мы провели тест на реальном объекте с общим количеством сигналов 5000. Про результаты тестирования читайте в нашей статье.

Обзор линейки контроллеров ПЛК210

Схема применения
