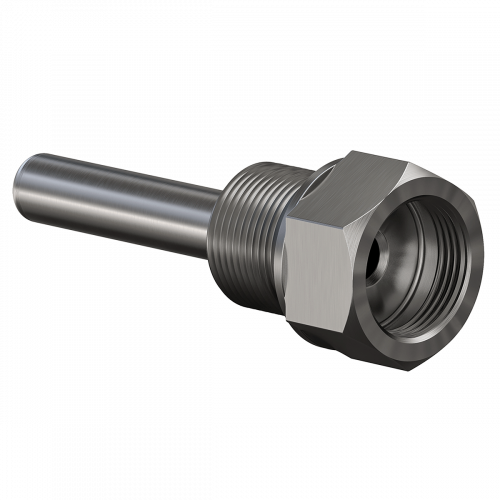

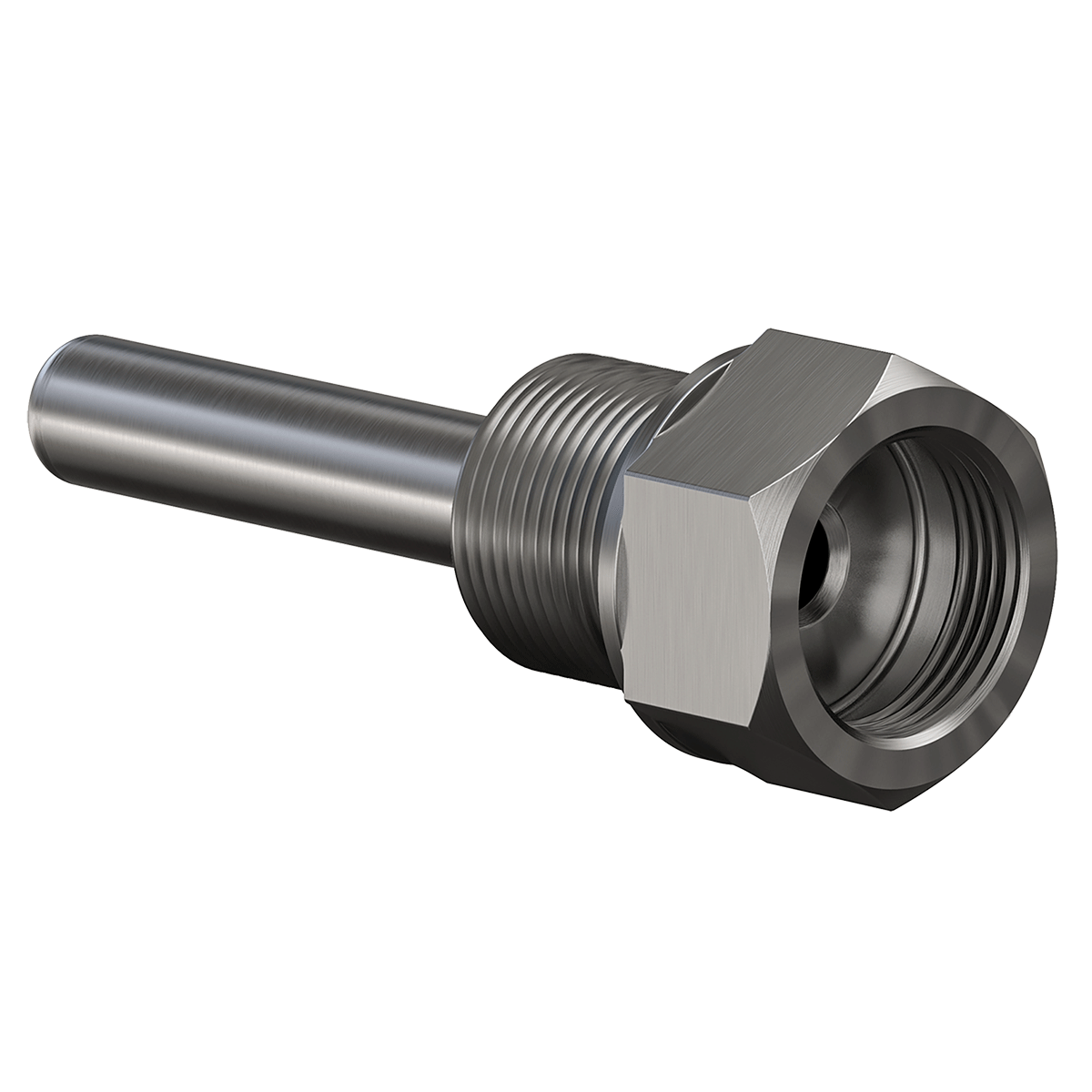

Гильза защитная ГЗ.16, ГЗ.25 сварная цилиндрическая для датчиков температуры диаметром 8 и 10 мм



ГЗ.16 рассчитана на давление до 16 МПа с внутренним диаметром 9,6 мм и внешним 12 мм, ГЗ.25 — на давление до 25 МПа с внутренним диаметром 12 мм и внешним 16 мм. Работают при температуре до +600 °C, имеют различные модификации с резьбой М20×1,5, G1/2, R1/2 и длиной от 60 до 2000 мм, обеспечивают безопасную установку и замену датчиков без нарушения герметичности системы.
Модификации товара ОВЕН Гильза защитная ГЗ.16, ГЗ.25
Наименование
Наличие
Стоимость
Действия
ГЗ.16.0.1.100 Гильза защитная ГЗ.16.0.1.100
Под заказПод заказ
1 708 ₽
В корзину
ГЗ.16.0.1.120 Гильза защитная ГЗ.16.0.1.120
Под заказПод заказ
1 708 ₽
В корзину
ГЗ.16.0.1.160 Гильза защитная ГЗ.16.0.1.160
Под заказПод заказ
2 074 ₽
В корзину
ГЗ.16.0.1.200 Гильза ГЗ.16.0.1.200
Под заказПод заказ
2 074 ₽
В корзину
ГЗ.16.0.1.250 Гильза защитная ГЗ.16.0.1.250
Под заказПод заказ
2 074 ₽
В корзину
ГЗ.16.0.1.300 Гильза защитная ГЗ.16.0.1.300
Под заказПод заказ
2 196 ₽
В корзину
ГЗ.16.0.1.320 Гильза защитная ГЗ.16.0.1.320
Под заказПод заказ
2 196 ₽
В корзину
ГЗ.16.0.1.400 Гильза защитная ГЗ.16.0.1.400
Под заказПод заказ
2 318 ₽
В корзину
ГЗ.16.0.1.500 Гильза защитная ГЗ.16.0.1.500
Под заказПод заказ
2 440 ₽
В корзину
ГЗ.16.0.1.60 Гильза защитная ГЗ.16.0.1.60
Под заказПод заказ
1 708 ₽
В корзину
Показать ещё

Описание товара ОВЕН Гильза защитная ГЗ.16, ГЗ.25

ВЫБРАТЬ И ЗАКАЗАТЬ

Сварные цилиндрические гильзы защитные ГЗ.16 и ГЗ.25 предназначены для установки датчиков температуры с диаметрами монтажной части 8 и 10 мм соотвественно.

Преимущества использования гильз защитных

  • Безопасный монтаж/демонтаж датчика температуры без нарушения герметизации системы.
  • Защита монтажной части датчика от механического воздействия рабочей среды.

  • Защита монтажной части датчика от повышенного давления и поломок, связанных с высокими скоростями потока рабочей среды.

Технические характеристики

  • Температура эксплуатации: до +600 °С.
  • Гильзы подвергаются приемосдаточным испытаниям пробным давлением и должны эксплуатироваться при рабочем давлении, указанном в ГОСТ 356-80 таблица 10.

  • Скорость потока зависит от толщины, диаметра, длины монтажной части и типа рабочей среды. С параметрами скорости потока можно ознакомиться в таблице ниже, после таблиц с конструктивными исполнениями.

ГЗ.16

  • Давление рабочей среды: до 16 МПа.
  • Внутренний диаметр: 9,6 мм (±0,7 мм).
  • Внешний диаметр: 12 мм (±0,4 мм).
  • Подходит для монтажа датчиков температуры до 8 мм.

ГЗ.25

  • Давление рабочей среды: до 25 МПа.
  • Внутренний диаметр: 12 мм (±1,0 мм).
  • Внешний диаметр: 16 мм (±0,4 мм).

  • Подходит для монтажа датчиков температуры до 10 мм.

Материалы деталей, контактирующих с рабочей средой

  • Трубка – 12Х18Н10Т.
  • Штуцер и пробка – AISI 304 (аналог 08Х18Н10Т).

Конструктивное исполнение гильз ГЗ.16 и ГЗ.25 с резьбовым присоединением к процессуКонструктивное исполнение гильз ГЗ.16 и ГЗ.25

Обозначение при заказе

PN, МПа

М

М1

D, мм

d, мм

D1, мм

S, мм

L1, мм

L2, мм

L3, мм

L, мм

ГЗ.16.1.1.L

16

M20×1,5

M20×1,5

12

9,6

30

30

20

16

5

60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000

ГЗ.16.1.3.L

G1/2

ГЗ.16.1.4.L

R1/2

ГЗ.16.1.7.L

М16х1,5

ГЗ.16.3.1.L

G1/2

M20×1,5

ГЗ.16.3.3.L

G1/2

ГЗ.16.3.4.L

R1/2

ГЗ.16.3.7.L

М16×1,5

ГЗ.16.4.1.L

R1/2

М20х1,5

ГЗ.16.4.4.L

R1/2

ГЗ.16.5.1.L

M33×2

М20х1,5

41

41

ГЗ.16.2.1.L

M27×2

38

32

22

ГЗ.16.6.1.L

G3/4

Конструктивные исполнения гильз ГЗ.25

Обозначение при заказе

PN, МПа

М

М1

D, мм

d, мм

D1, мм

S, мм

L1, мм

L2, мм

L3, мм

L, мм

ГЗ.25.1.1.L

25

M20×1,5

M20×1,5

16

12

30

30

20

16

5

60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000

ГЗ.25.1.3.L

G1/2

ГЗ.25.3.1.L

G1/2

M20×1,5

ГЗ.25.3.3.L

G1/2

ГЗ.25.6.1.L

G3/4

M20×1,5

38

32

22

ГЗ.25.2.1.L

M27×2

M20×1,5

ГЗ.25.2.2.L

M27×2

36

25

ГЗ.25.5.1.L

M33×2

M20×1,5

43

41

24

28

Конструктивные исполнения приварных гильз ГЗ.16 и ГЗ.25

Обозначение при заказе

PN, МПа

М1

D, мм

d, мм

D1, мм

D2, мм

L1, мм

L2, мм

L3, мм

L4, мм

L, мм

ГЗ.16.0.1.L

16

М20×1,5

12

9,6

19,9

28

16

16

5

41

60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000

ГЗ.16.0.3.L

G1/2

ГЗ.25.0.1.L

25

М20×1,5

16

12

26,9

39

ГЗ.25.0.3.L

G1/2

Условия применения преобразователей с защитной гильзой из материала сталь 12Х18Н10Т и AISI 304 (аналог 08Х18Н10)

Модель

Номинальное давление РN, МПа

Погружаемая часть L, мм

Максимальная скорость потока, м/с

пар

вода

ГЗ.25.Х.X.L



25



60, 80, 100, 120

40

4,0

160

30

3,0

200, 250, 320

25

2,5

400, 500, 630, 800, 1000

5

0,5

1250, 1600, 2000

2

0,2

ГЗ.16.Х.X.L



16



60, 80, 100, 120

25

2,5

160, 200, 250, 320

15

1,5

400, 500, 630, 800, 1000

3

0,3

1250, 1600, 2000

1

0,1

Примечание - при температуре рабочей среды выше 400оС значение предельной скорости потока снижается в 1.5 раза.
