Термопарные разъёмы для подключения термопар типа ХА(К), НН(N), ЖК(J), ПП(S) к линии связи

Термопарные разъёмы для подключения термопар типа ХА(К), НН(N), ЖК(J), ПП(S) к линии связи
Термопарные разъёмы для подключения термопар типа ХА(К), НН(N), ЖК(J), ПП(S) к линии связи фото 2

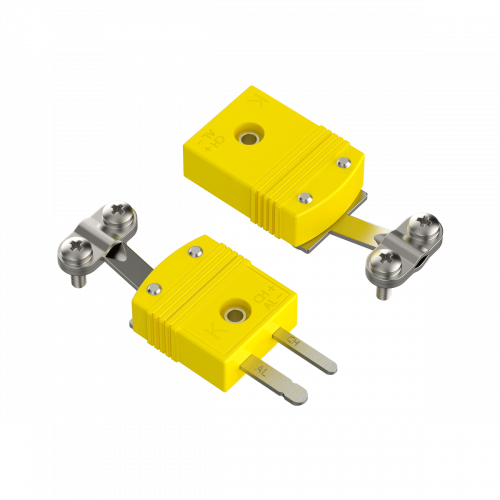

Термопарные разъёмы для подключения термопар типа ХА(К), НН(N), ЖК(J), ПП(S) к линии связи фото 3

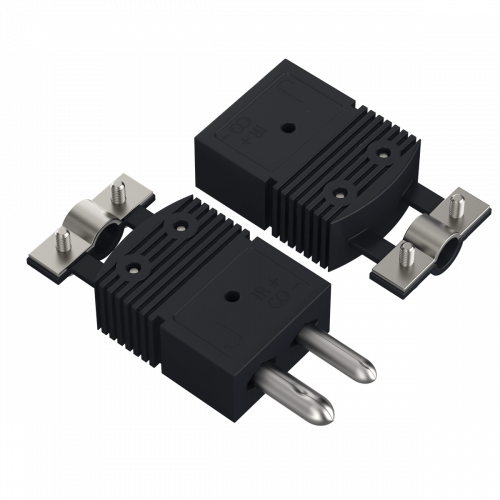

Термопарные разъёмы для подключения термопар типа ХА(К), НН(N), ЖК(J), ПП(S) к линии связи фото 4
Термопарные разъёмы для подключения термопар типа ХА(К), НН(N), ЖК(J), ПП(S) к линии связи фото 5
Термопарные разъёмы для подключения термопар типа ХА(К), НН(N), ЖК(J), ПП(S) к линии связи фото 6
Термопарные разъёмы для подключения термопар типа ХА(К), НН(N), ЖК(J), ПП(S) к линии связи фото 7

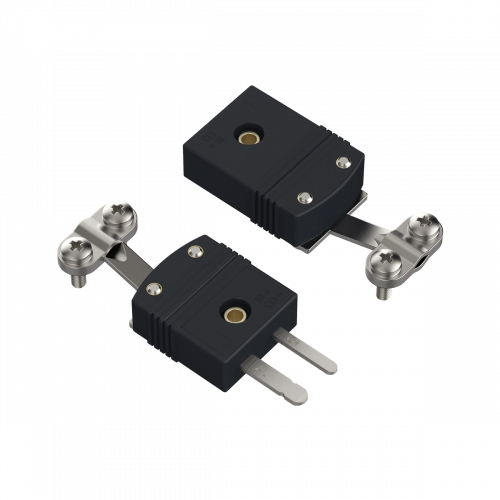

Термопарные разъёмы для подключения термопар типа ХА(К), НН(N), ЖК(J), ПП(S) к линии связи фото 8
Отзывов: 0
Добавить отзывДобавить отзыв
Артикул: raz_emi_dlya_preobrazovatelej_termoelektricheskih
предназначены для надёжного подключения термопар типов ХА(К), НН(N), ЖК(J), ПП(S) к измерительной линии. Разъёмы выпускаются в стандартном и миниатюрном исполнении, изготавливаются из специальных термопарных сплавов для минимизации температурных погрешностей. Обеспечивают быстрый монтаж и демонтаж, имеют цветовую маркировку для правильного подключения, поддерживают подключение кабелей диаметром до 5,5 мм (стандарт) или 5,0 мм (мини) с сечением до 2,075 мм² и 0,5189 мм² соответственно. Работают в диапазоне температур от -29 до +180°C длительно и кратковременно до +220°C.
Цена обновлена: 03.08.2026 14:49:38
от
488
Первичная поверка включена
Гарантия производителя

Подобрать и купить
Отправить заявку: info@kipaso.ru
Помочь подобрать модификацию

Модификации ТЕРМОПАРНАЯ ВИЛКА И РОЗЕТКА

Модификация Тип Срок поставки Цена с НДС Действия
OSTW-CC-J-F Розетка стандарт J Уточнить 732 ₽ Подробнее
OSTW-CC-K-F Розетка стандарт K Уточнить 732 ₽ Подробнее
OSTW-CC-N-F Розетка стандарт N Уточнить 732 ₽ Подробнее
OSTW-CC-S-F Розетка стандарт S Уточнить 732 ₽ Подробнее
SMPW-J-F Розетка мини J Уточнить 488 ₽ Подробнее
SMPW-K-F Розетка мини K Уточнить 488 ₽ Подробнее
SMPW-N-F Розетка мини N Уточнить 488 ₽ Подробнее
SMPW-S-F Розетка мини S Уточнить 488 ₽ Подробнее
OSTW-CC-J-M Вилка стандарт J Уточнить 732 ₽ Подробнее
OSTW-CC-K-M Вилка стандарт K Уточнить 732 ₽ Подробнее
OSTW-CC-N-M Вилка стандарт N Уточнить 732 ₽ Подробнее
OSTW-CC-S-M Вилка стандарт S Уточнить 732 ₽ Подробнее
SMPW-J-M Вилка мини J Уточнить 488 ₽ Подробнее
SMPW-K-M Вилка мини K Уточнить 488 ₽ Подробнее
SMPW-N-M Вилка мини N Уточнить 488 ₽ Подробнее
SMPW-S-M Вилка мини S Уточнить 488 ₽ Подробнее

Описание товара Термопарная Вилка и Розетка

Термопарные разъемы применяются для быстрого подключения/отключения термопары к линии связи до измерительного прибора. Контакты разъемов производятся из соответствующих термопарных или компенсационных сплавов, что позволяет избежать дополнительных температурных погрешностей из-за образования ложного рабочего спая. Контакты разъёмов сделаны специально разных размеров и нанесена их полярность, благодаря чему обеспечивается правильное подключение.

Разъёмы поставляются как отдельно, так и в составе термопар ДТПХхх4 на основе КТМС.

Технические характеристики

Наименование Значение
OSTW (стандарт) SMPW (мини)
Диапазон рабочих температур:
- Длительно -29…+180 °С

- Кратковременно

-50…+220 °С
Степень защиты IP40
Максимальный диаметр наружной оболочки подводимого кабеля 5,5 мм 5,0 мм
Максимальное сечение подключаемых проводов 2,075 мм² 0,5189 мм²

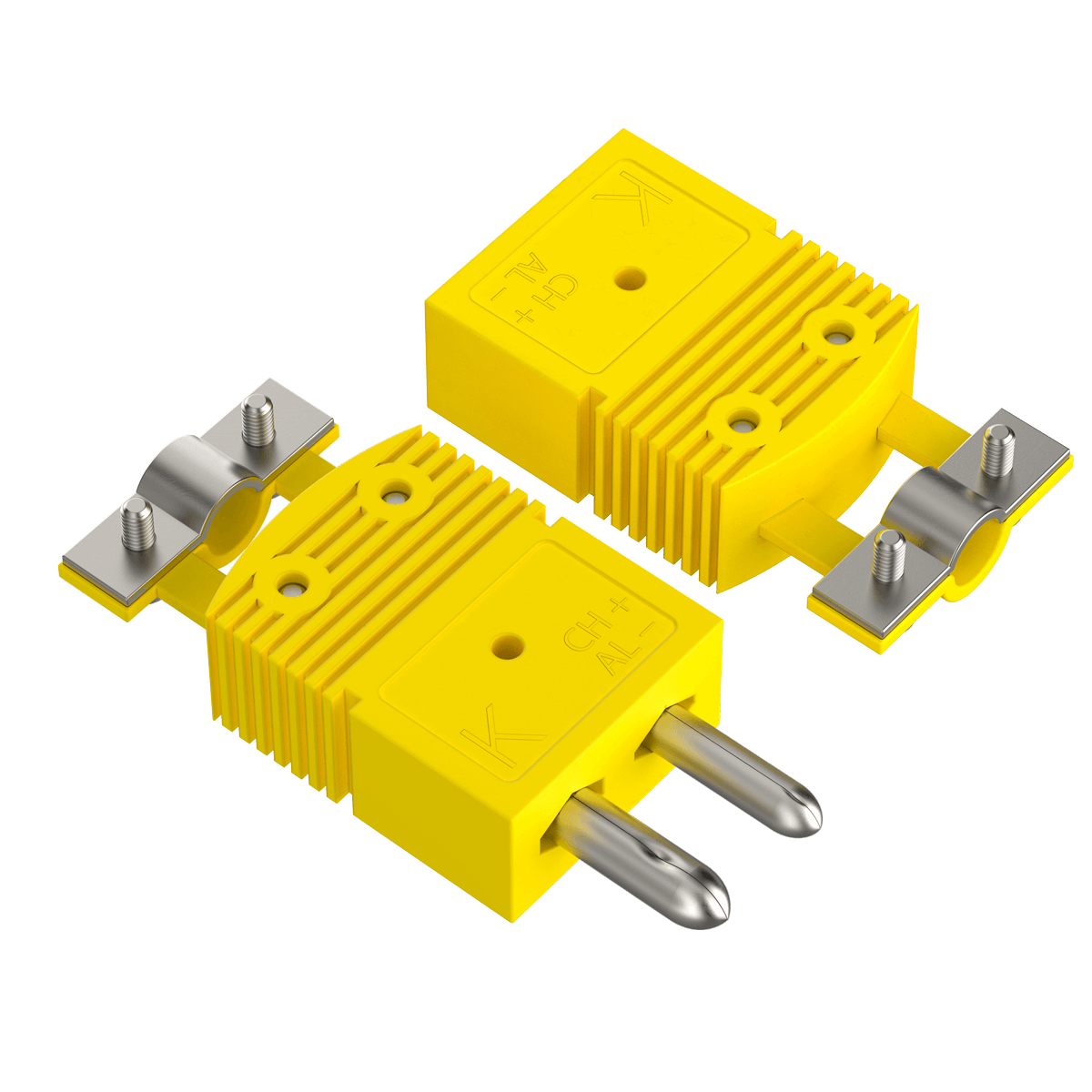

Конструктивное исполнение вилок и розеток в стандартном размере

Вилка
Розетка



Тип НСХ Термопарные (компенсационные) сплавы и полярность Цветовое обозначение

Маркировка для заказа

(модель «стандарт»)
(+) (-) Вилка Розетка
K (ХА) Ni-Cr Ni-Al Жёлтый

OSTW-CC-K-M

заказать



OSTW-CC-K-F

заказать

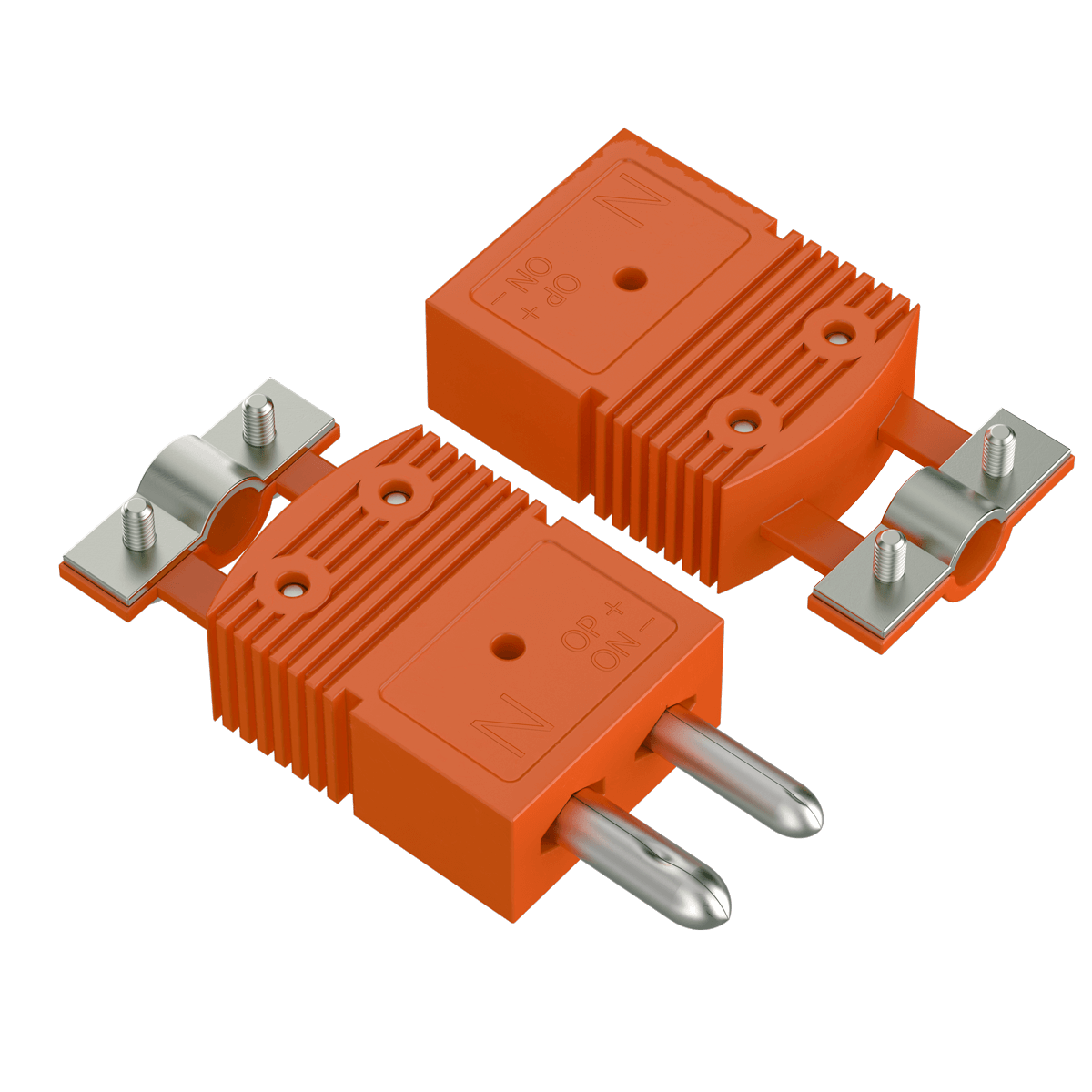

N (НН) Nicrosil Nisil Оранжевый

OSTW-CC-N-M

заказать

OSTW-CC-N-F

заказать

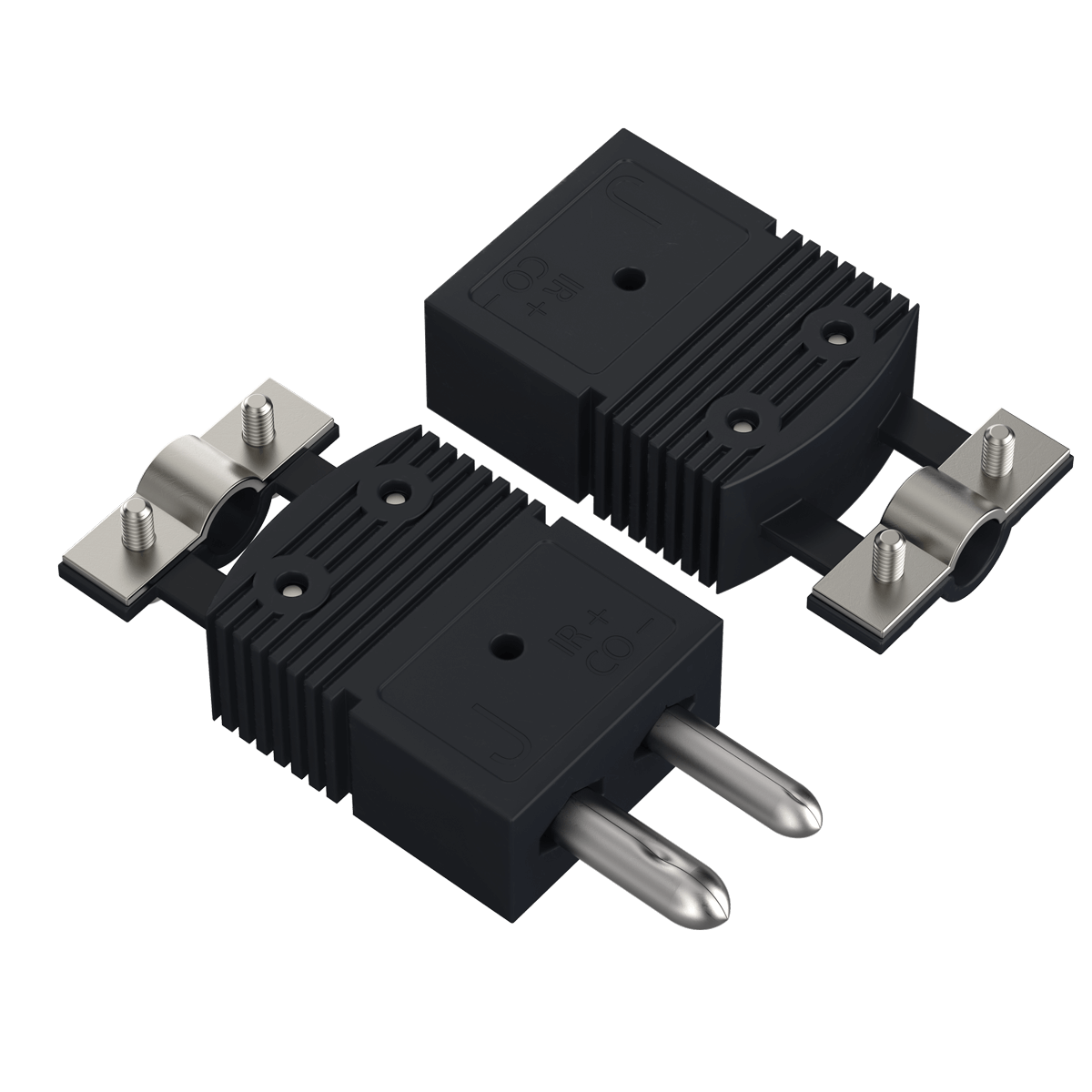

J (ЖК) Fe Cu-Ni Чёрный

OSTW-CC-J-M

заказать

OSTW-CC-J-F

заказать

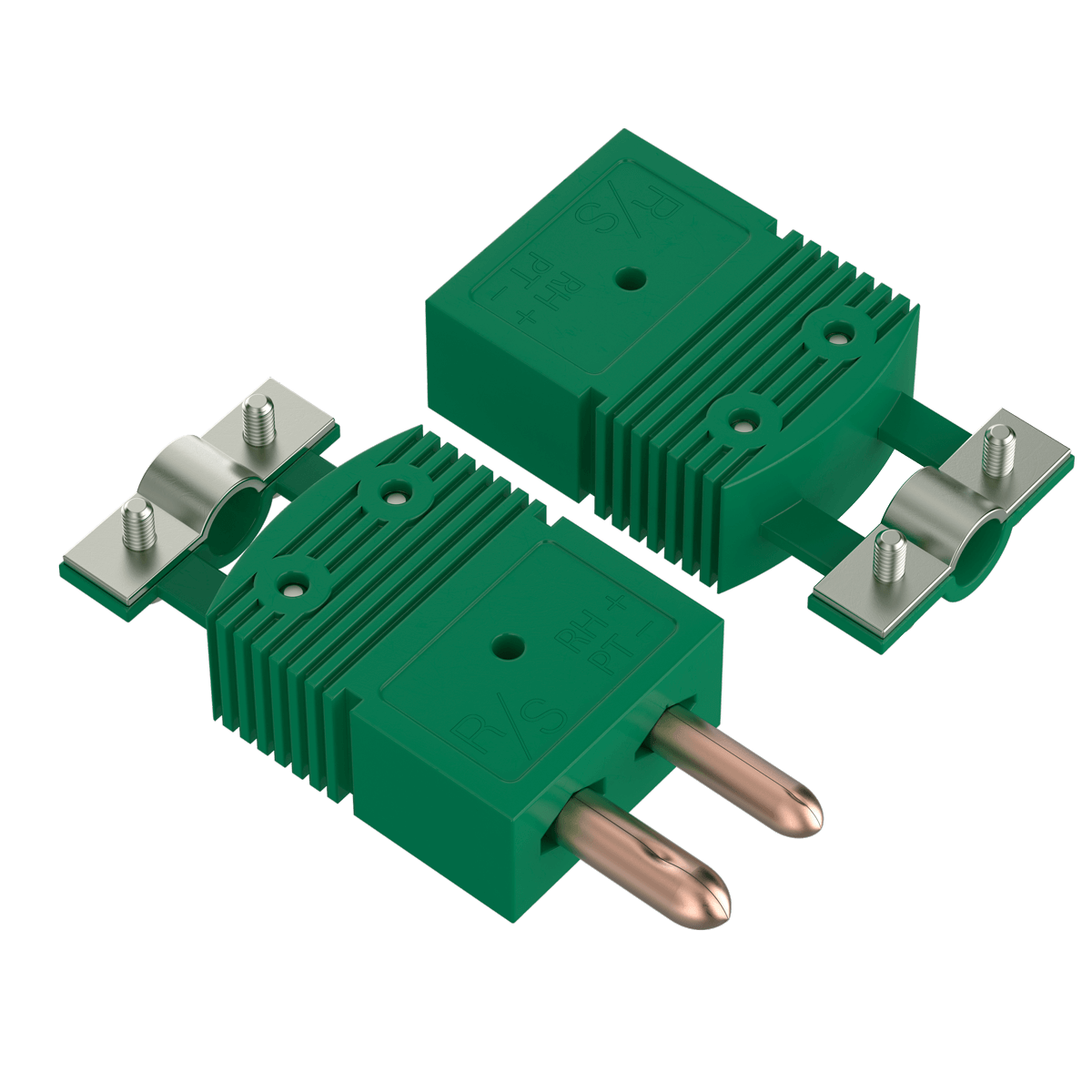

S (ПП) Cu Cu-Ni Зелёный

OSTW-CC-S-M

заказать

OSTW-CC-S-F

заказать

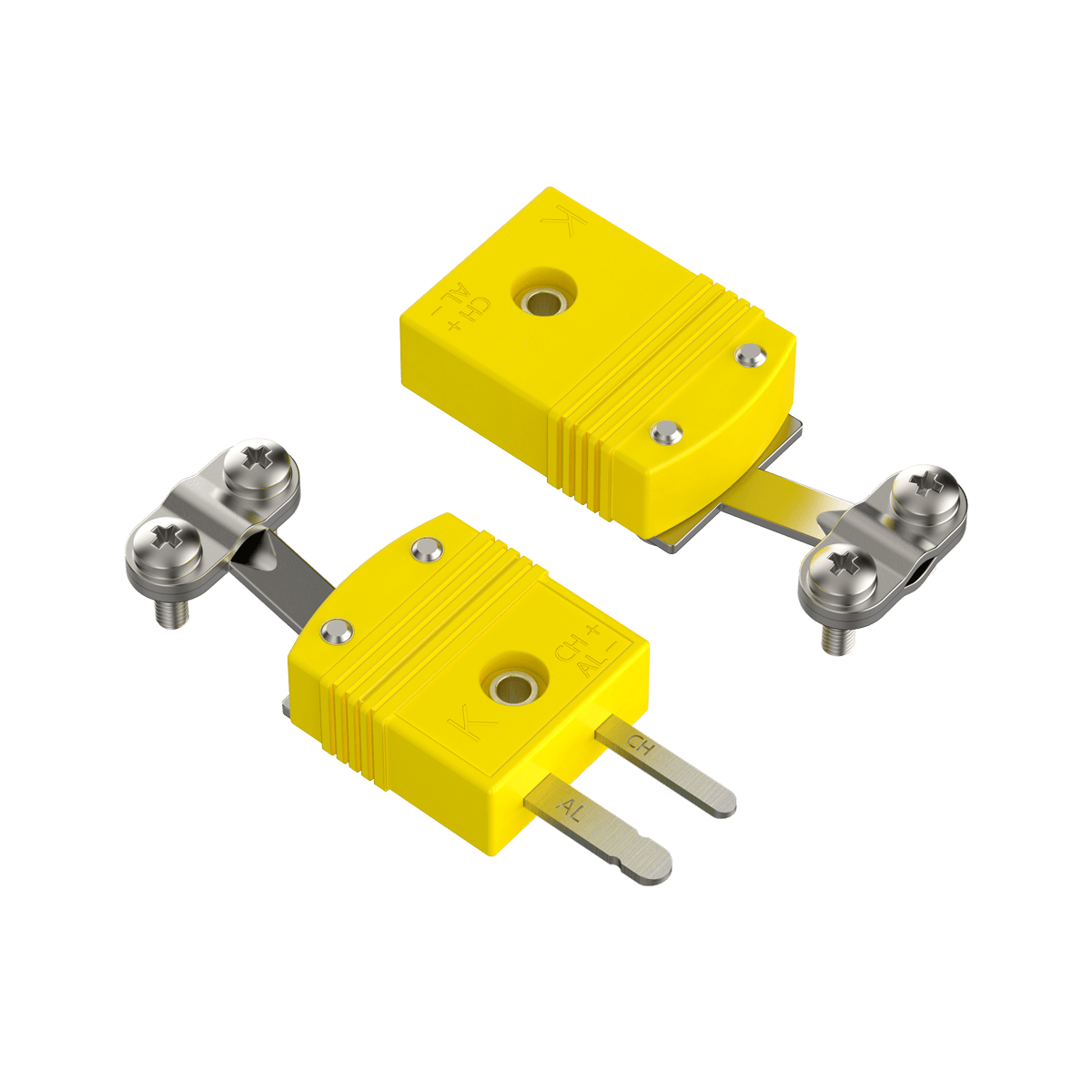

Конструктивное исполнение вилок и розеток в размере «мини»

Вилка
Розетка



Тип НСХ Термопарные (компенсационные) сплавы и полярность Цветовое обозначение

Маркировка для заказа

(модель «мини»)
(+) (-) Вилка Розетка
K (ХА) Ni-Cr Ni-Al Жёлтый

SMPW-K-M

заказать

SMPW-K-F

заказать

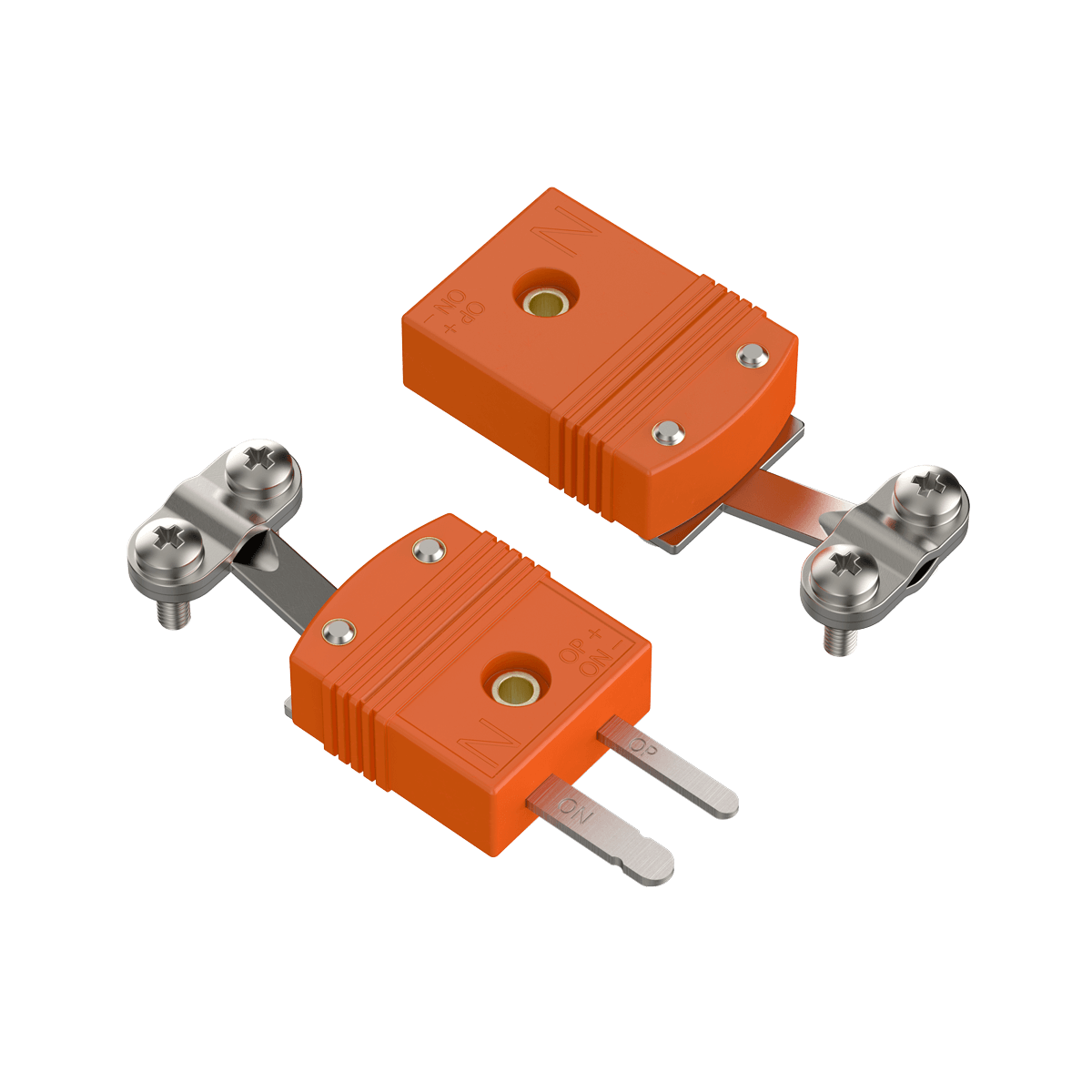

N (НН) Nicrosil Nisil Оранжевый

SMPW-N-M

заказать

SMPW-N-F

заказать

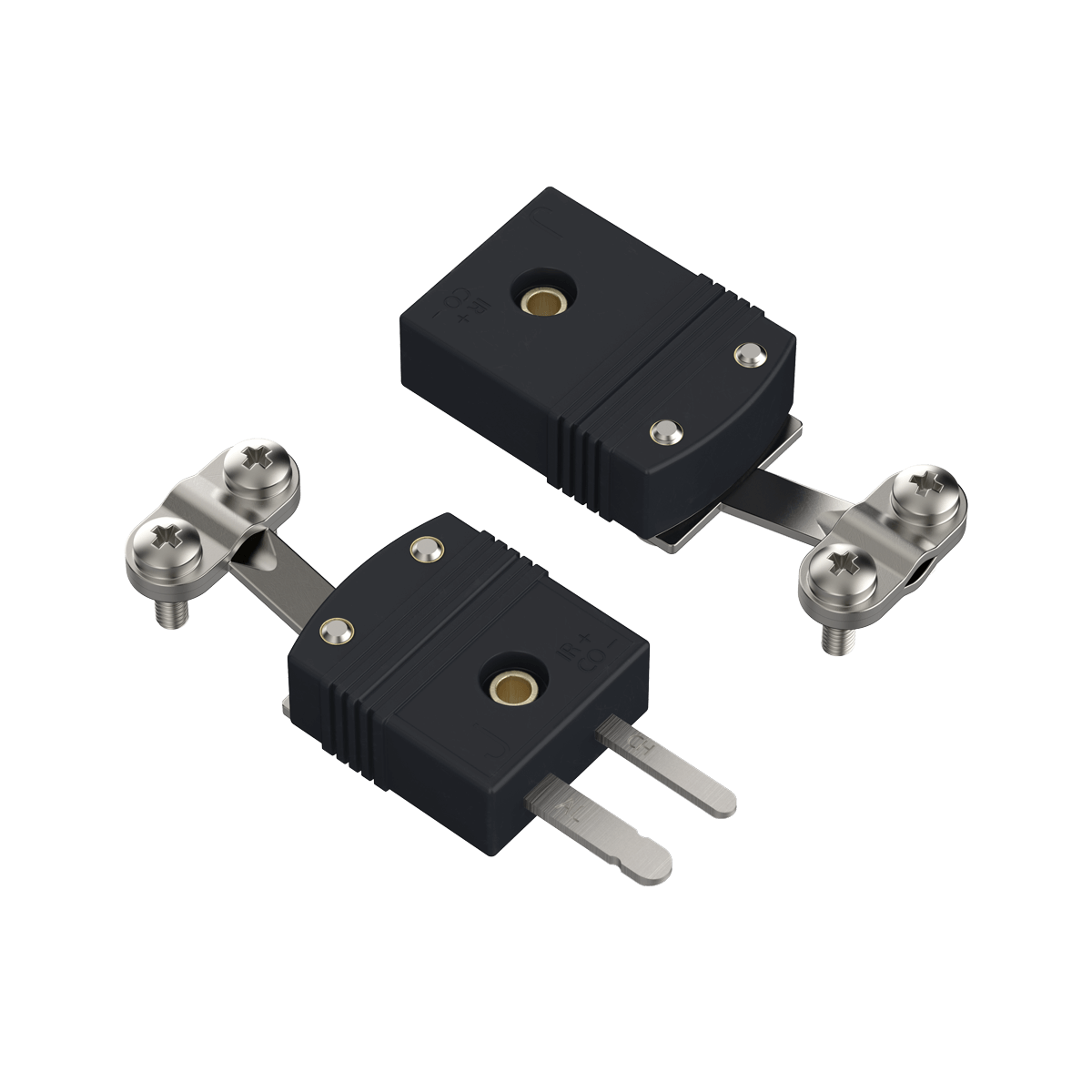

J (ЖК) Fe Cu-Ni Чёрный

SMPW-J-M

заказать

SMPW-J-F

заказать

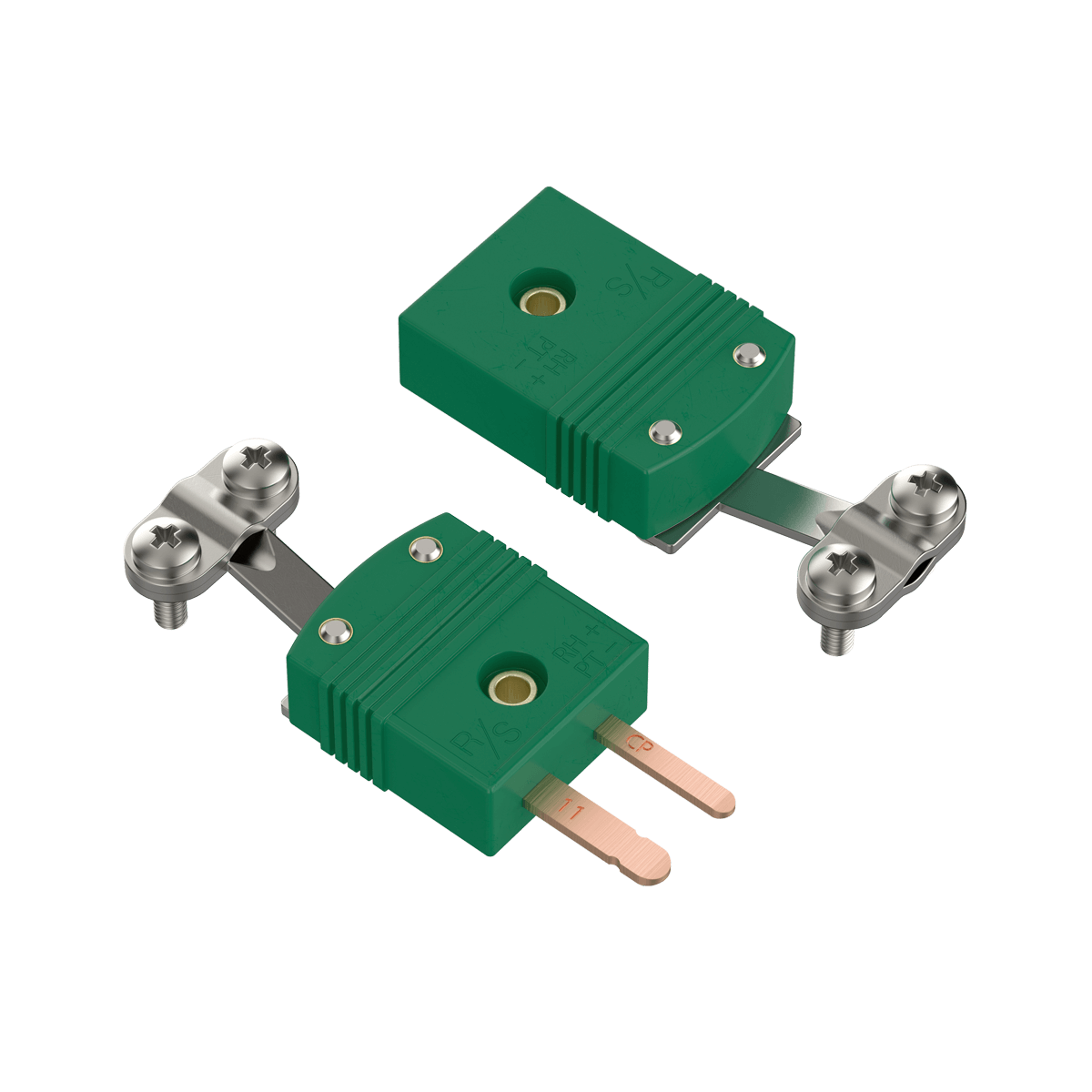

S (ПП) Cu Cu-Ni Зелёный

SMPW-S-M

заказать

SMPW-S-F

заказать
