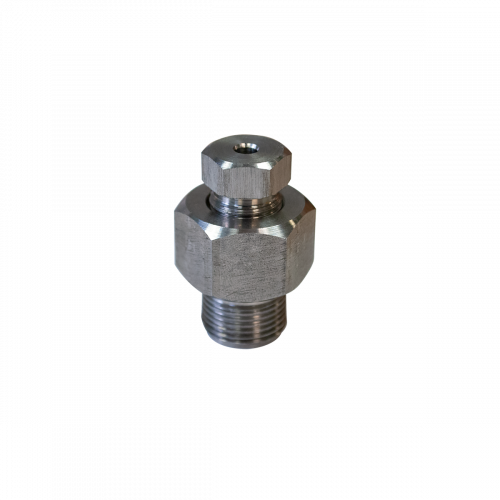

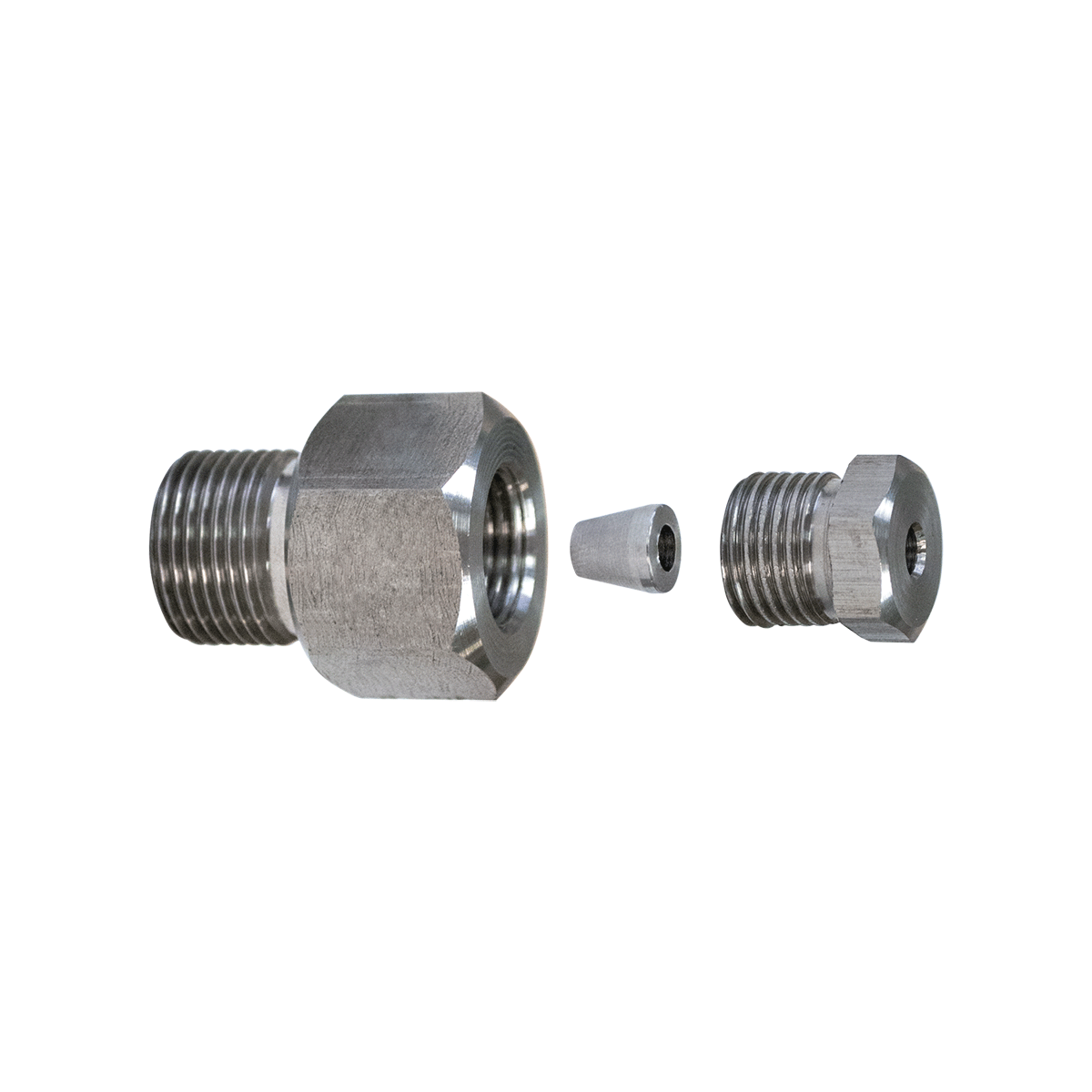

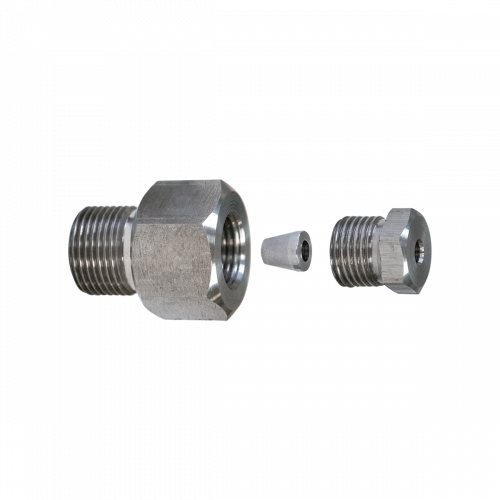

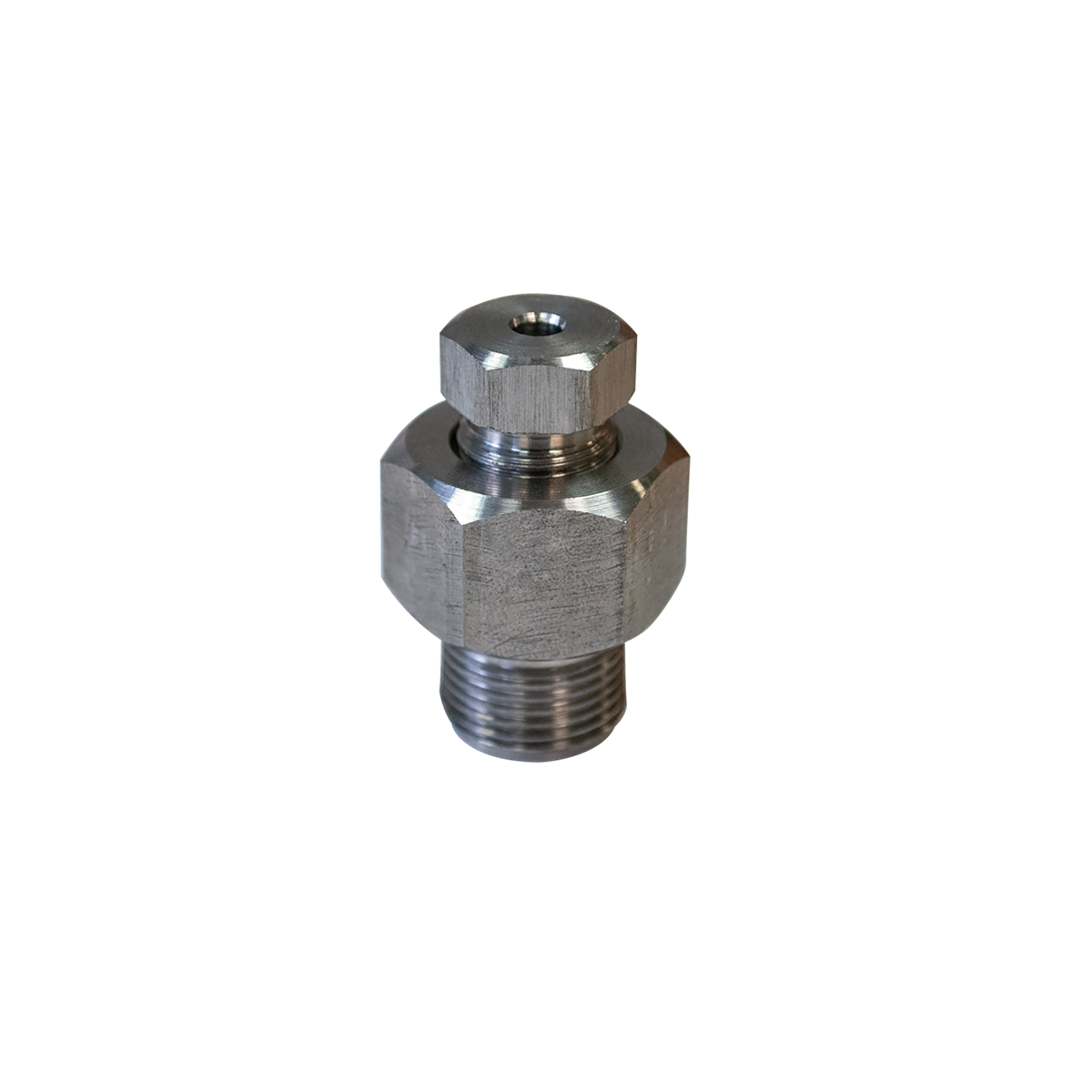

оснащён врезным металлическим конусом с уплотнением типа «металл в металл», рассчитан на максимальную рабочую температуру +600 °C и давление до 6,3 МПа, выпускается в различных модификациях с резьбой от М8 до М20. Является одноразовым изделием для монтажа непосредственно на месте эксплуатации.
Модификации товара Штуцер врезной ШВ
Наименование
Наличие
Стоимость
Действия
Под заказ
Показать ещёОписание товара Штуцер врезной ШВ

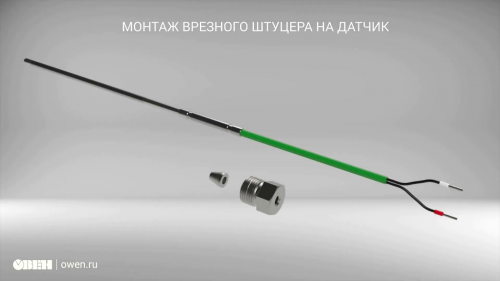

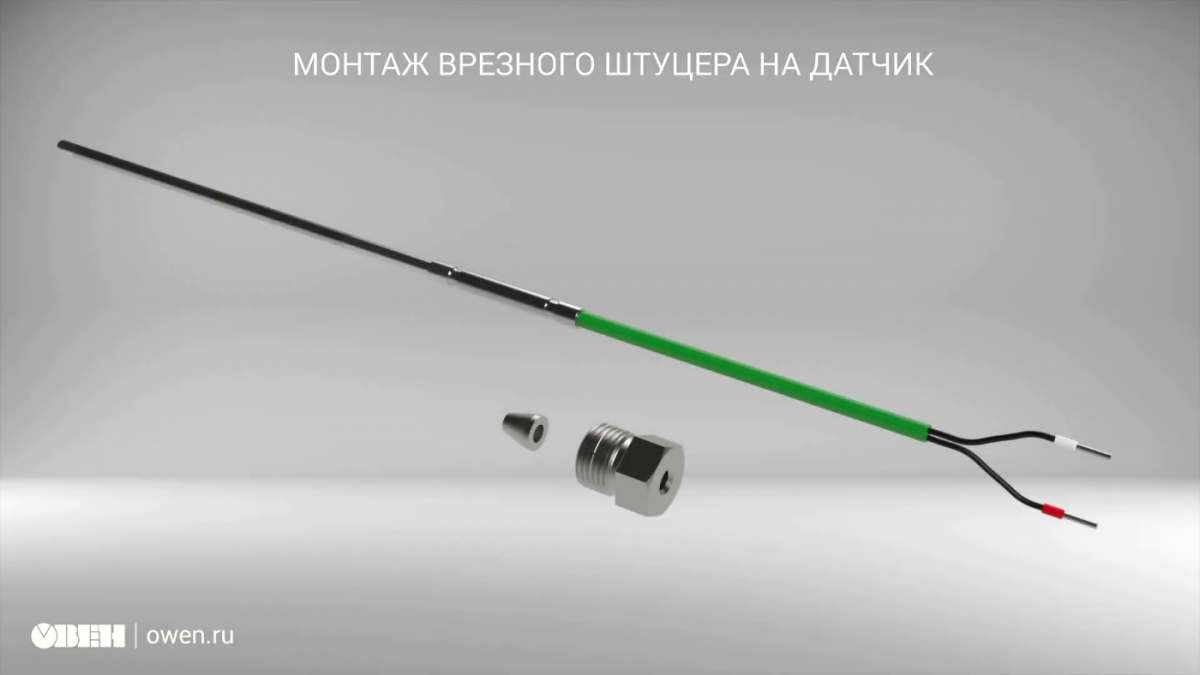

Штуцеры с врезным конусом (ШВ) предназначены для установки на месте эксплуатации, а также для регулирования глубины погружения термоэлектрических преобразователей и термопреобразователей сопротивления в зоне измерения температуры.
Технические характеристики
- Одноразовое использование.
- Уплотнение «металл в металл», врезной металлический конус.
- Материал: нержавейка AISI 304.
- Максимальная рабочая температура: +600 °С.
- Максимальное рабочее давление 6,3 МПа.
Чертеж штуцера с врезным конусом
Конструктивное исполнение штуцеров
| Исполнение | L1, mm | L2, mm | M | d, mm | S1 | S2 |
| ШВ М8×1.4,5 | 37 | 8 | М8×1 | 4,6 | S22 | S17 |
| ШВ М8×1.3 | 37 | 8 | М8×1 | 3,3 | S22 | S17 |
| ШВ М10×1.4,5 | 39 | 10 | М10×1 | 4,6 | S22 | S17 |
| ШВ М10×1.3 | 39 | 10 | М10×1 | 3,3 | S22 | S17 |
| ШВ М10×1,5.4,5 | 39 | 10 | М10×1,5 | 4,6 | S22 | S17 |
| ШВ М10×1,5.3 | 39 | 10 | М10×1,5 | 3,3 | S22 | S17 |
| ШВ М12×1,5.4,5 | 41 | 12 | М12×1,5 | 4,6 | S22 | S17 |
| ШВ М12×1,5.3 | 41 | 12 | М12×1,5 | 3,3 | S22 | S17 |
| ШВ М16×1,5.4,5 | 42 | 12 | М16×1,5 | 4,6 | S22 | S17 |
| ШВ М16×1,5.3 | 41 | 12 | М16×1,5 | 3,3 | S22 | S17 |
| ШВ М20×1,5.4,5 | 47 | 16 | М20×1,5 | 4,6 | S27 | S17 |
| ШВ М20×1,5.3 | 44 | 14,5 | М20×1,5 | 3,3 | S27 | S17 |
Избыточное давление в зависимости от температуры (ГОСТ 356-80)
| Номинальное давление, МПа | Рабочее давление при наибольшей температуре среды, МПа | ||||||
| 200 °С | 300 °С | 400 °С | 480 °С | 520 °С | 560 °С | 600 °С | |
| 6,3 | 6,3 | 5,4 | 4,8 | 4 | 3,7 | 3,2 | 2,8 |
