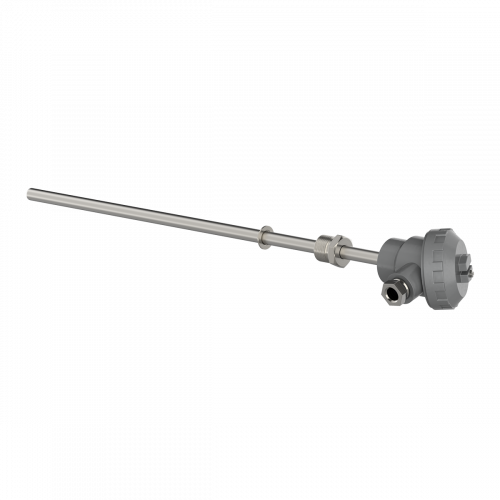

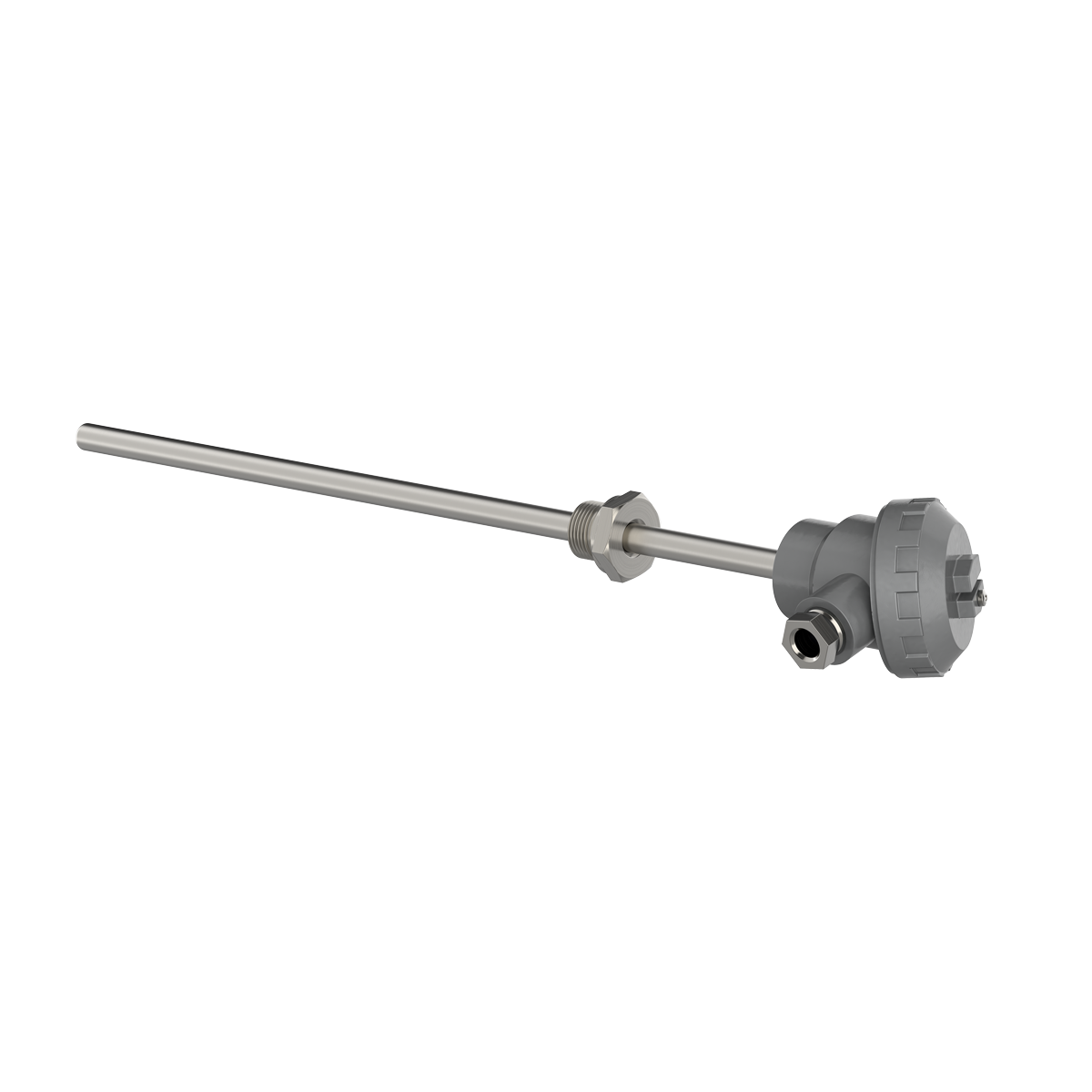

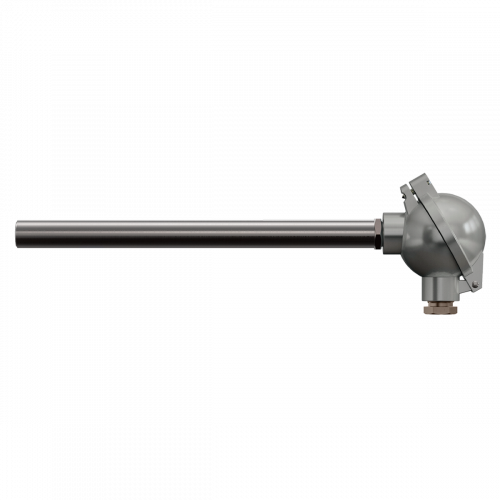

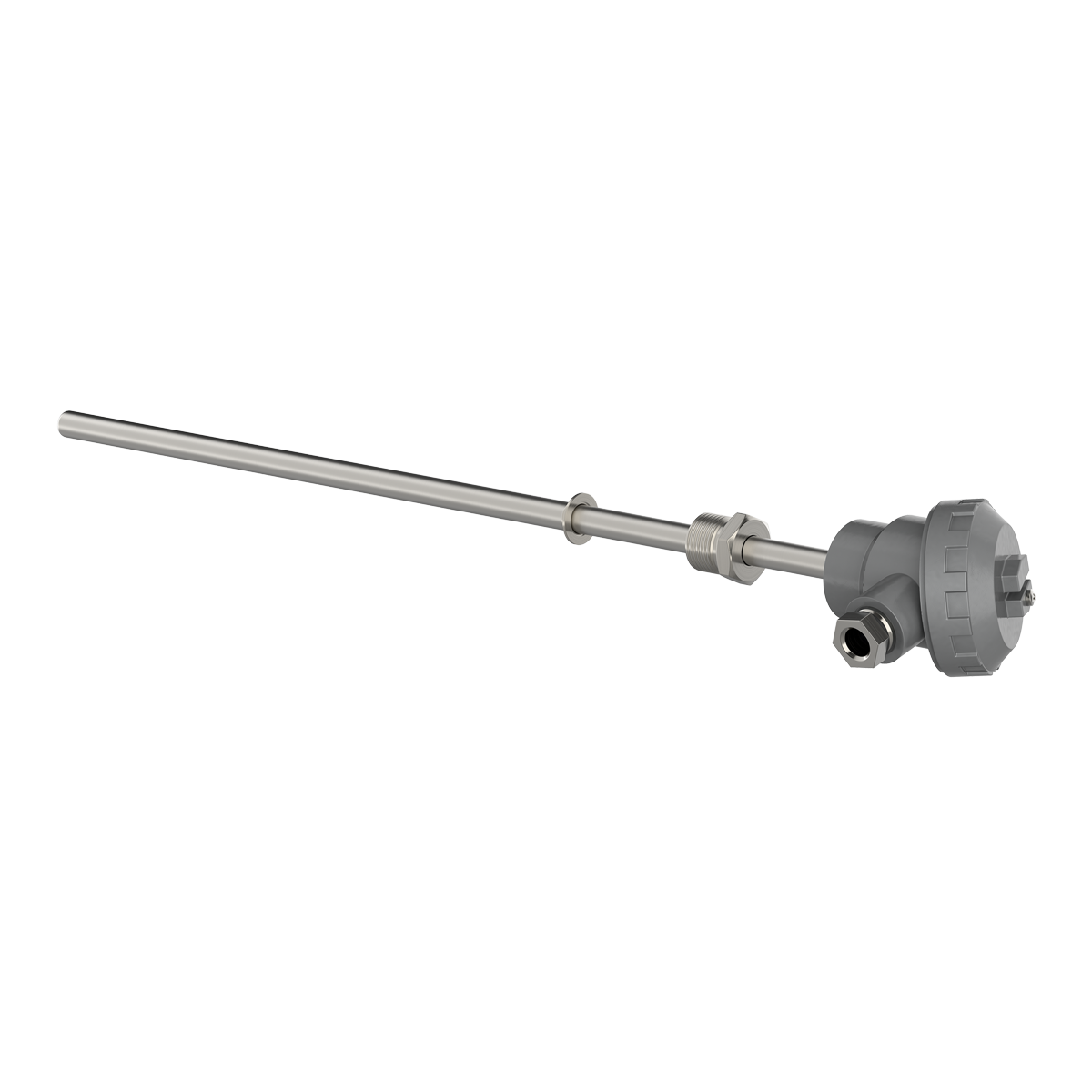

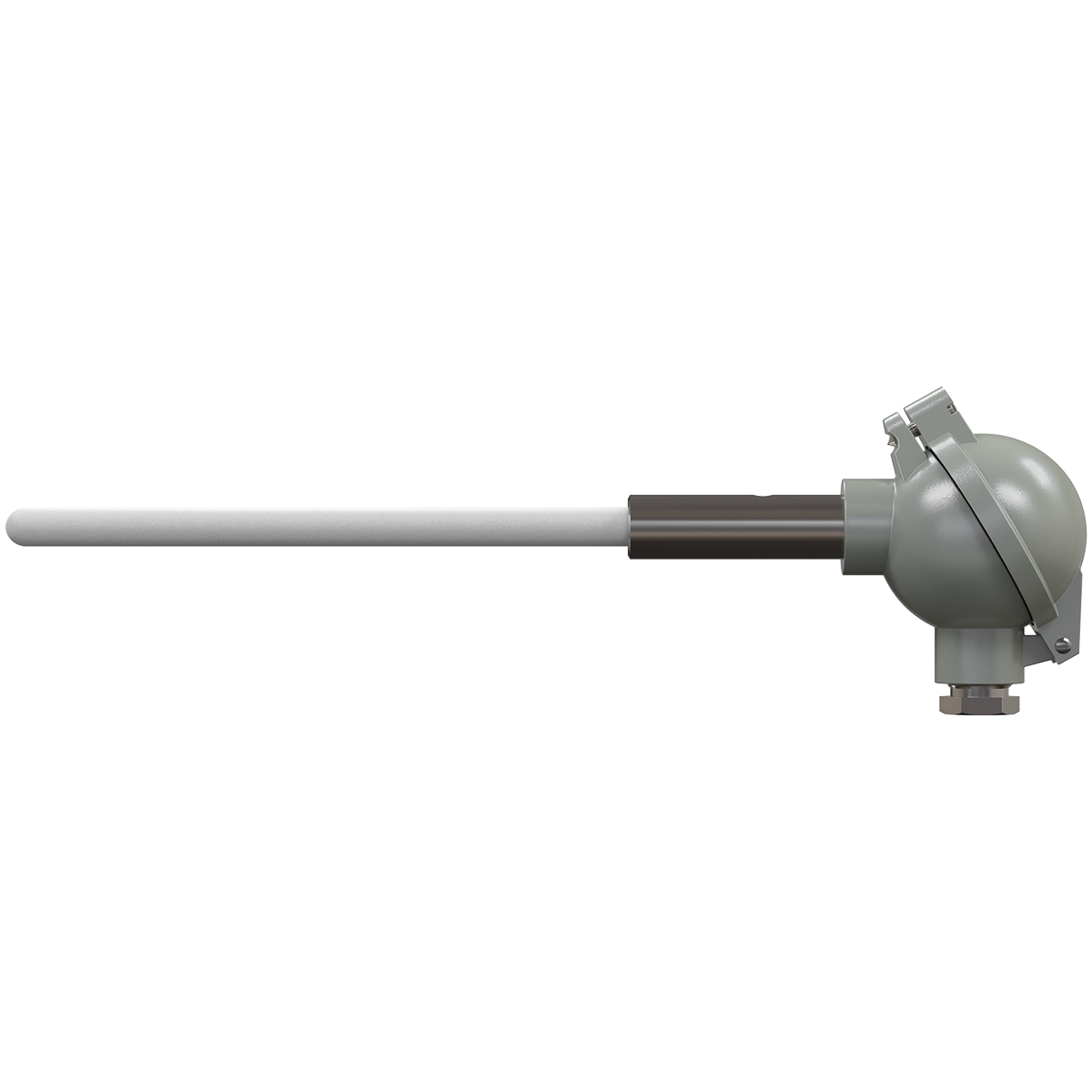

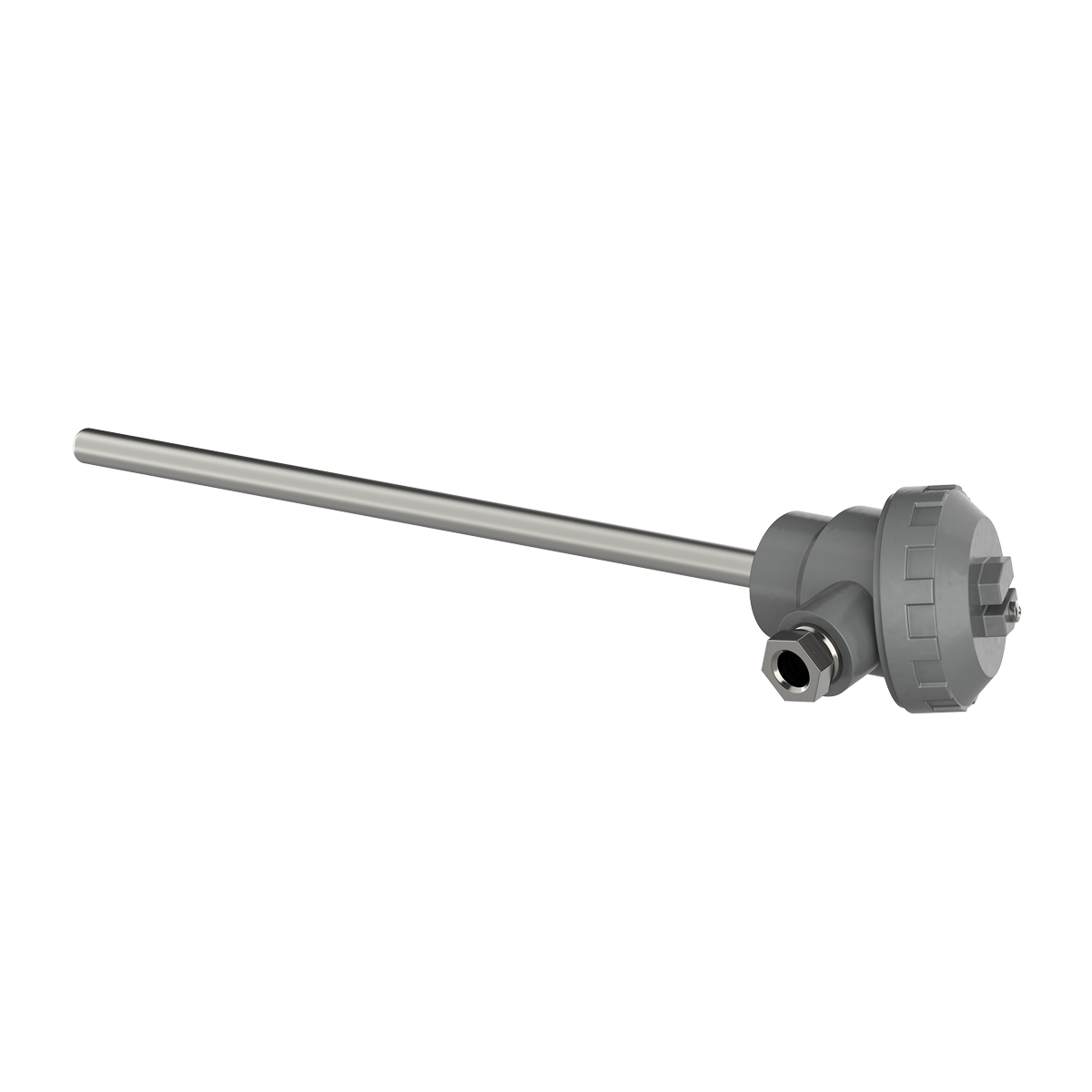

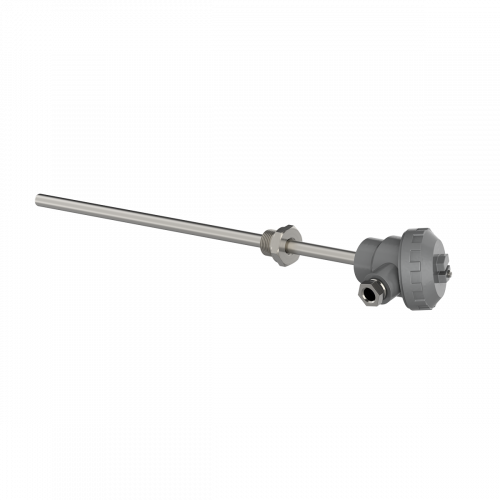

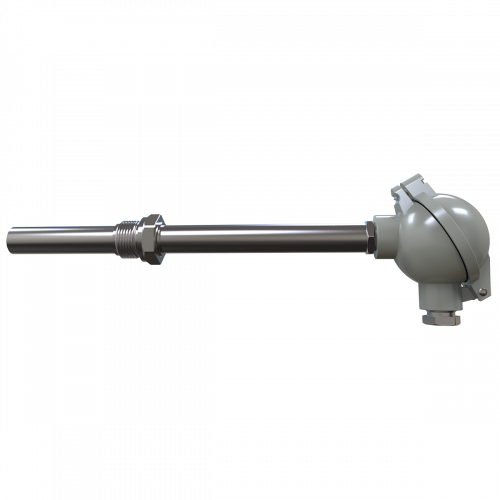

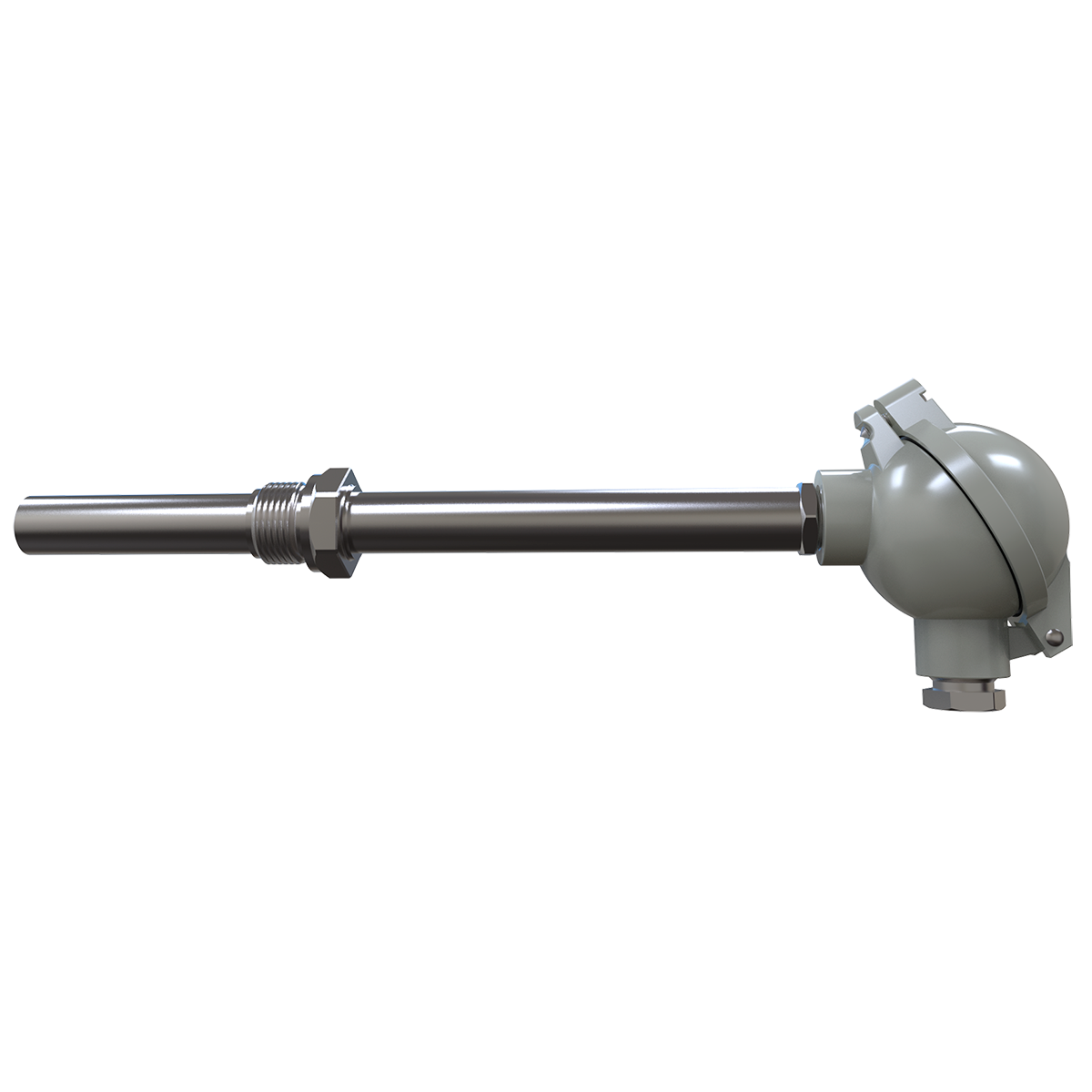

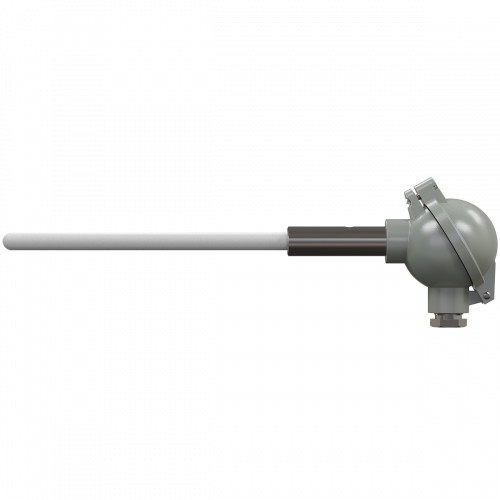

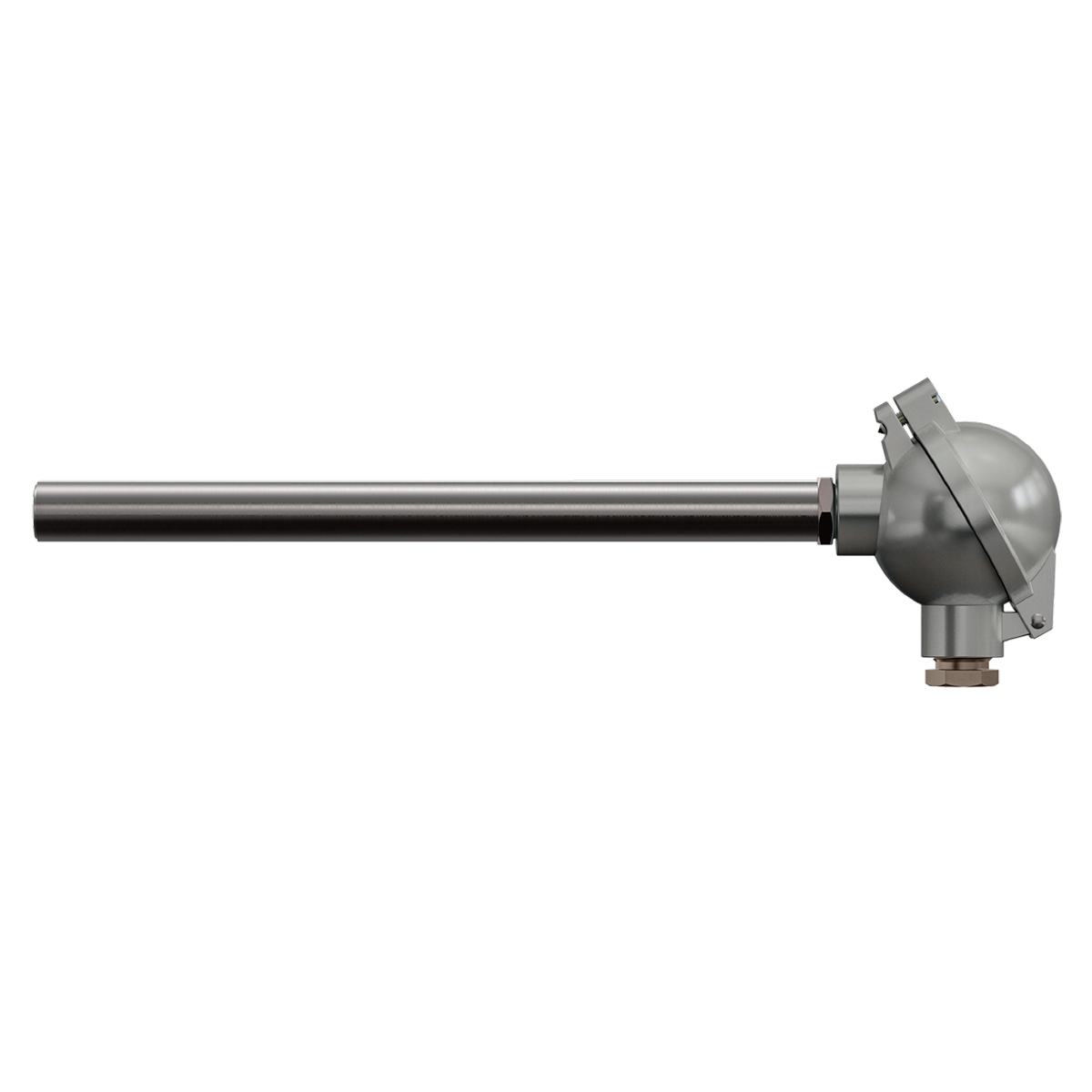

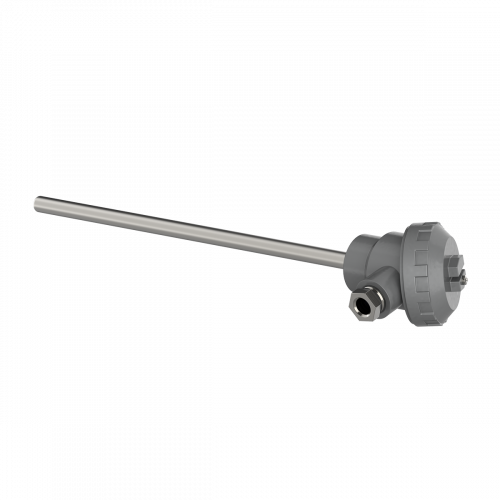

ДТПХхх5 термопары на основе КТМС высокотемпературные и химически стойкие модульные

Термоэлектрические преобразователи на основе КТМС (кабельные) предназначены для измерения температур от -40 до +600…1250 °С в зависимости от конструктивного исполнения и типа термопары.

Описание и устройство КТМС приведено в Справочной информации по термопарам.

Типы термопар ОВЕН на основе КТМС по ГОСТ 8.585-2001:

• хромель-копель ТХК (L). Термопары обладают высокой стабильностью при температурах до 600 °С;
• хромель-алюмель ТХА (K). Термопары отличаются стойкостью к окислению при высоких температурах до 1100 °С;
• железо-константан ТЖК (J). Универсальные термопары для измерения температур от -40 до +750 °С;
• нихросил-нисил ТНН (N). Имеют высокую стабильность и широкий диапазон рабочих температур: от -40 до +1250 °С. Могут использоваться для замены дорогостоящих термопар из драгоценных металлов.

Все типы термопар подробно описаны в наших статьях.

Среда измерения

Твердые, жидкие и газообразные среды, не агрессивные к материалу корпуса датчика.

Отличительные особенности

• Модульная конструкция: датчик можно разобрать и заменить термопарную вставку или защитный чехол.
• Термопарный или компенсационный кабель для подключения ко вторичным приборам необходимо приобретать отдельно.
• Имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.

При изменении температуры выше 600 ⁰С рекомендуем использовать датчики с металлической головкой.

Стандартный срок производства – от 7 рабочих дней.

Показатели надежности

Интервал между поверками для ДТПL на основе КТМС – 5 лет; для всех остальных ДТП – 2 года.

Условия эксплуатации

Рабочие условия эксплуатации узлов коммутации: помещения с нерегулируемыми климатическими условиями и (или) навесы, при атмосферном давлении от 84 до 106,7 кПа, с температурой в диапазоне от минус 40 до +85 °С и относительной влажностью не более 95 % при +35 °С и более низких температурах без конденсации влаги.
