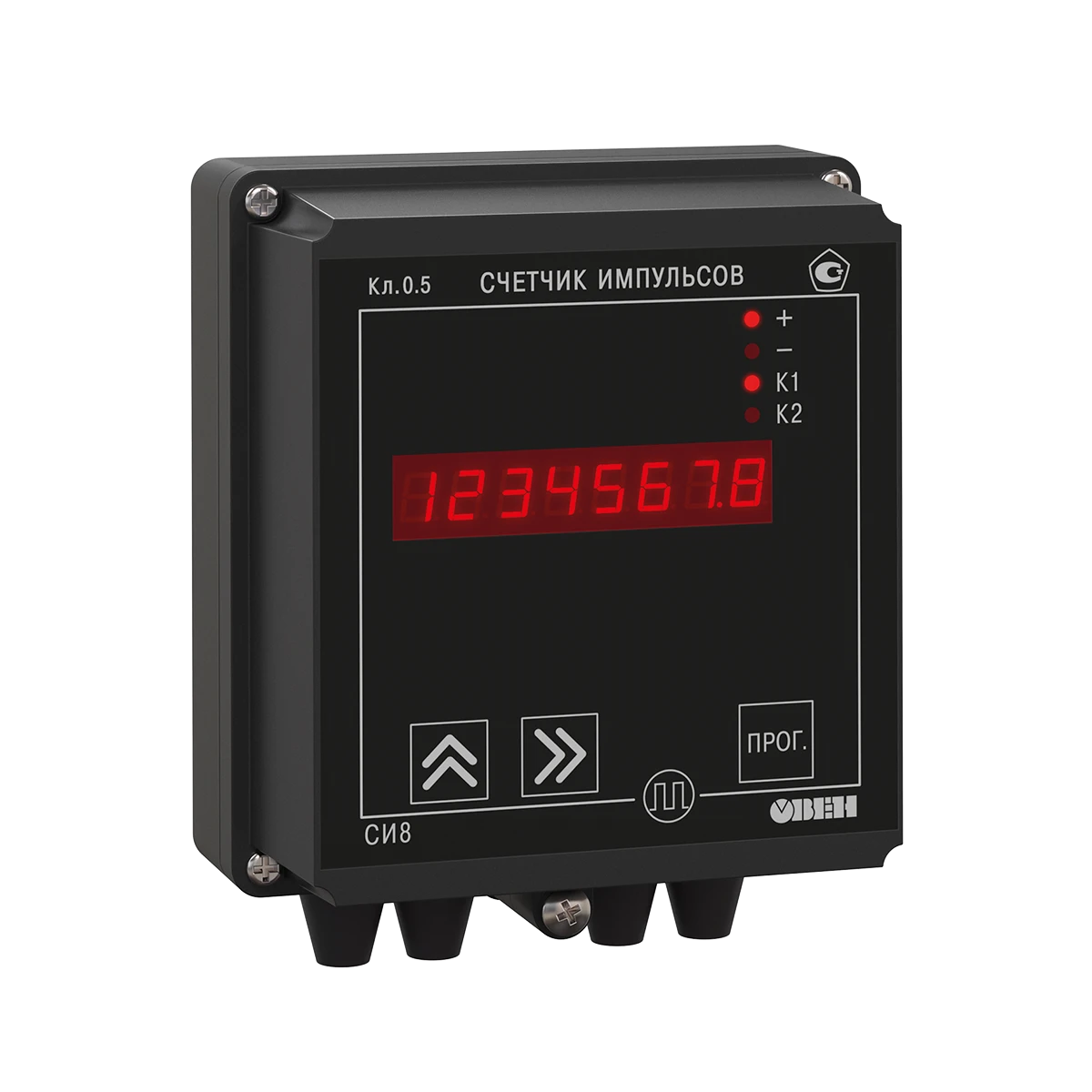

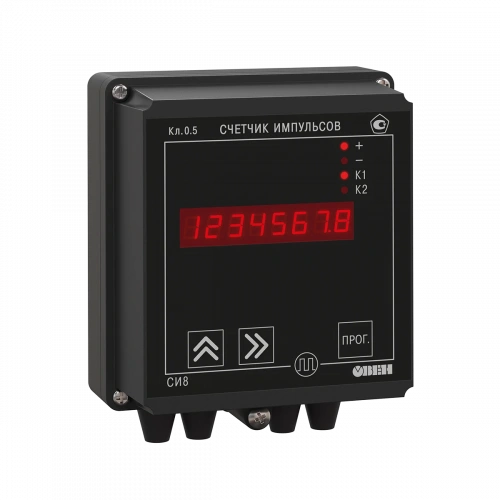

Счётчик импульсов ОВЕН СИ8-Н.Р

Напряжение питания

~90...265 В или =20...30 В

– коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.);

– n-p-n–типа с открытым коллекторным выходом;

Количество входов управления

3

Напряжение низкого (активного) уровня на входах

0...0,8 В

Напряжение высокого уровня на входах

2,4...30 В

Номинальное выходное постоянное напряжение

24 В

Максимальный выходной ток

100 мА

Нестабильность выходного напряжения, не более

12,5 %

Уровень пульсаций, не более

100 мВ

Количество счетных разрядов

7

Максимальная частота входных импульсов

8000 Гц

Минимальная длительность входных импульсов

0,1 мс

Диапазон значений делителя

1..9999

Диапазон значений множителя

0,000001...9999999

Постоянная времени входного фильтра

0,1...1000 мс

Время измерения среднего расхода

0,1...99,9 с

Дискретность отсчета времени

1 мин или 0,01 с

Время выключенного состояния ВУ

0,1...99,9 с

Максимально допустимый ток нагрузки:

– электромагнитных реле

8 А (220 В и cos  φ> 0,4)

– транзисторных оптопар

0,2 А (+50 В)

– оптосимисторов

50 мА при 300 В или 0,5 А при tимп = 5 мс, 50 Гц

– дублирующего выхода второго канала

30 мА при +30 В

Количество разрядов индикации

8

Габаритные размеры и степень защиты корпуса

– щитовой Щ1

96×96×70, IP54*

– щитовой Щ2

96×48×100, IP54*

– настенный Н

130×105×65, IP44

* со стороны передней панели

Температура окружающего воздуха

+1...+50 °С

Атмосферное давление

86...106,7 кПа

Относительная влажность воздуха (при 35 °С)

не более 80 %
