Счётчик времени ОВЕН СВ01-220.Щ1

Напряжение питания прибора СВ01-220.Х.Х.Х:

от сети переменного напряжения:

напряжение, В

от 90 до 264 В переменного тока

(номинальные значения 110, 220)

частота, Гц

частотой от 47 до 63 Гц
(номинальные значения 50 и 60 Гц)

от источника постоянного тока:

напряжение, В

от 120 до 375 В постоянного тока

(номинальные напряжения 220 В)

Напряжение питания прибора СВ01-24.Х.Х.Х от источника постоянного напряжения, В

от 10,5 до 30

(номинальные значения 12 и 24 В)

Выходное напряжение встроенного источника питания:

напряжения, В

СВ01-220.Х.Х.Х

24±3

Потребляемая мощность, ВА, не более

10

Предел абсолютной допустимой погрешности временных интервалов, не более

Δ=±(0.9×10^-4×t_изм +C) где:

С – значение наименьшего разряда при измерении в данном диапазоне²;

t_изм – измеряемое значение, сек

Предел абсолютной допустимой погрешности счета количества измеренных сигналов в диапазоне от 0 до 999999, не более

±1

Скорости обмена, бит/сек

2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, 115200

Протоколы связи

ОВЕН; ModBus-RTU; ModBus-ASCII

Входное сопротивление

12 кОм (стандартная нагрузка)

Степень защиты корпуса

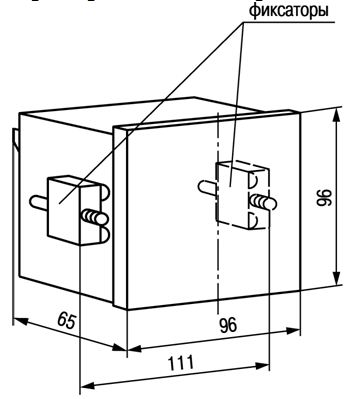

Габаритные размеры, мм

Наименование

Значение

Масса прибора, кг, не более

0,4

Средний срок службы, лет, не менее

12

¹ Физически в СВ01-24.Х.Х.Х входное напряжение выводится напрямую на выходные клеммы прибора, без дополнительного преобразования

² В зависимости от диапазона измерения значение наименьшего разряда С равно:

- 1 сек (для диапазона от 0 сек до 23 ч 59 мин 59 сек);

- 1 мин (для диапазона от 24 ч до 9999 ч 59 мин);

- 1 ч (для диапазона от 10000 ч до 99999 ч)

Максимальный входной ток «0» и «1», мА, не более

5

Уровень сигнала, соответствующий логической единице на входе прибора, В

от 5 до 30

Уровень сигнала, соответствующий логическому нулю на входе прибора, В

от 0 до 3

Максимальное входное напряжение, В, не более

30

Длительность сигнала на входе, мс, не менее

300

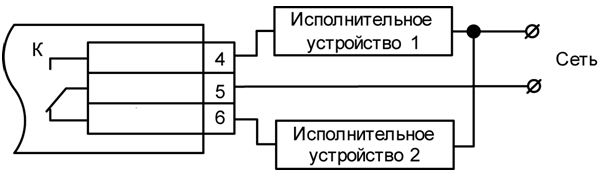

Реле

электромагнитное (Р)

Максимальный ток нагрузки (при 250В 50Гц и

cos φ >0,4), А, не менее

8

Максимальное напряжение нагрузки
переменного тока В, не менее

240

Максимальное напряжение нагрузки постоянного тока (при токе нагрузки 8А), В, не менее

30

Температура окружающего воздуха

–20...+60 °С

Атмосферное давление

84...106,7 кПа

Верхний предел относительной влажности воздуха

80 % при +35 °С и более низких температурах без конденсации влаги
