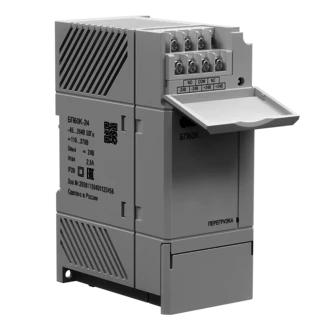

Блок питания БП60К-24 ОВЕН

Выходные параметры

Номинальное напряжение, В

24

Номинальный ток, А

2,5

Номинальная мощность, Вт

60

Подстройка выходного напряжения, %

±8

Нестабильность выходного напряжения от выходного тока, %

±0,25

Размах напряжения шума и пульсаций (межпиковое), мВ, не более

120

Входные параметры

Напряжение питания переменного тока, В

85…264

Частота переменного тока, Гц

45…65

Напряжение питания постоянного тока, В

110…370

Номинальный ток потребления, не более, А

1,25

Пусковой ток, не более, А

36

КПД при номинальной нагрузке, %, не менее

85

Защиты

Тип защиты от перегрузки – ограничение выходного тока:

- порог ограничения выходного тока, % от I_ном

 104…116

Тип защиты от перенапряжения – ограничение выходного напряжения:

- порог ограничения выходного напряжения, % от U_ном

 150

Безопасность и ЭМС

Устойчивость к механическим воздействиям по ГОСТ Р 52931–2008

N2

Устойчивость к электромагнитным воздействиям по ГОСТ 51314.4

критерий качества А

Уровень электромагнитной эмиссии по порту питания по ГОСТ Р 53390-2009

класс Б

Степень защиты по ГОСТ 14254-96

IP20

Класс защиты от поражения электрическим током по ГОСТ IEC 61140-2012

II

Изоляция по ГОСТ 12.2.091-2012

усиленная

Категория перенапряжения по ГОСТ Р 50571.19-2000

II

Степень загрязнения по ГОСТ Р 50030.1-2000

2

Электрическая прочность изоляции (вход-выход), В

Электрическая прочность изоляции (вход-корпус), В

Электрическая прочность изоляции (выход-реле), В

3000

3000

2000

Сопротивление изоляции (вход/выход/корпус) при 500 В, МОм

1000

Окружающая среда

Рабочий диапазон температур окружающей среды, °С

-40…+70 *

Температура хранения и транспортирования, °С

-50…+80

Прочее

Срок эксплуатации, лет

10

Срок гарантийного обслуживания, годы

2

Средняя наработка на отказ, ч

50000

Масса, кг, не более

0,5

Возможность последовательного соединения

Есть

Возможность параллельного соединения

Есть

Тип автоматического выключателя

6 А, тип С или 10 А, тип B

Характеристики дискретного выхода

2 А при переменном напряжении 250 В и cosj>0,4

2 А при постоянном напряжении не более 24 В

Номинальная нагрузка

Светится зеленым

Не светится

Разомкнут

Замкнут

Ограничение выходного тока

Светится оранжевым

Замкнут

Разомкнут

Перегрузка

Не светится

Мигает красным
