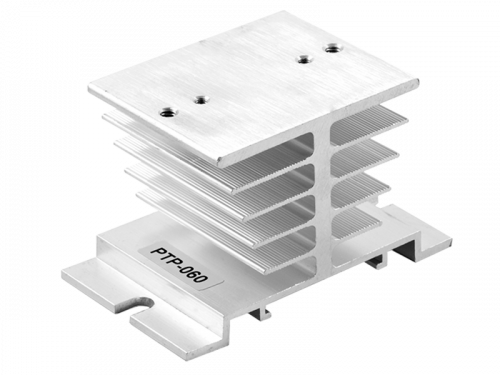

Радиаторы охлаждения для ТТР

Радиаторы охлаждения серии РТР предназначены для использования совместно с твердотельными реле KIPPRIBOR, а также аналогичными по конструктиву релейных производителей.

Применение радиаторов необходимо в целях создания дополнительного охлаждения твердотельного реле. При использовании твердотельного реле без дополнительного теплоотвода основание реле нагревается, и уже при температуре свыше 40 °C реле теряет свою способность длительно выдерживать номинальный ток. Поэтому для обеспечения бесперебойной работы реле с заявленными характеристиками необходимы дополнительные теплоотводящие устройства - радиаторы охлаждения. При токах нагрузки свыше 5 А использование радиатора обязательно.

Стоит отметить, что эффективность охлаждения радиатором зависит от его конструкции, температуры и скорости движения воздушного потока. Рекомендуем выбирать радиатор с запасом по мощности, т.к. не существует однозначного соответствия мощности реле и типа радиатора, и/или усиливать теплоотвод с помощью вентилятора обдува.

Недостаточное внимание к этим деталям может привести к выходу твердотельного реле из строя.

Радиаторы серии РТР имеют различные типы конструкций и отличаются геометрией ребер и площадью охлаждающей поверхности. Серия РТР предназначена как для однофазных, так и для трехфазных твердотельных реле.

Технические характеристики радиаторов KIPPRIBOR

Модификация	Фото	Чертеж	Габаритные размеры (ДхШхВ мм) / Вес	Тепловое сопротивление, RthSA °C/Вт	Количество радиаторов в упаковке
РТР052			100×48×77 мм 310 г/шт.	1,96	1 шт.

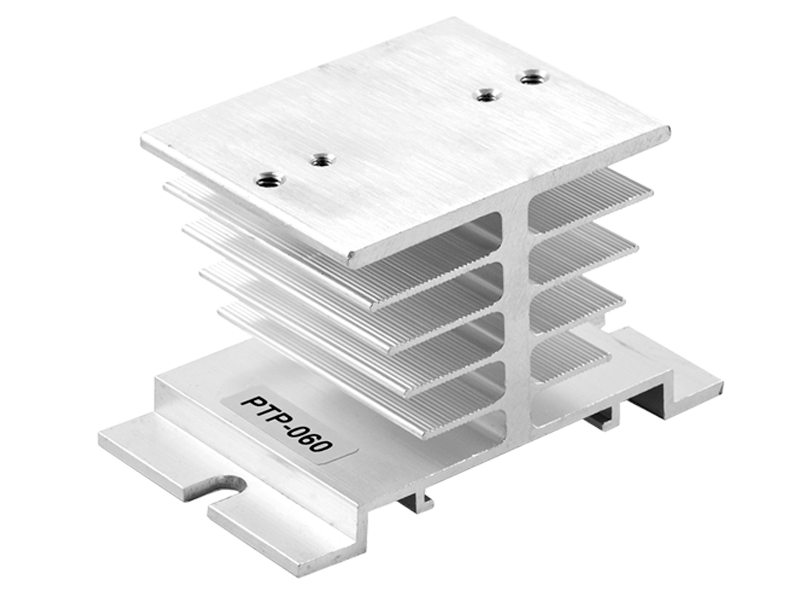

РТР060			80×50×50 мм 135 г/шт.	2,19	1 шт.
РТР061.1			144×67×50 мм 245 г/шт.	1,49	1 шт.
РТР062.1			144×110×50 мм 405 г/шт.	1,35	1 шт.
РТР063.1			180×144×50 мм 660 г/шт.	1,07	1 шт.
РТР034			105×100×80 мм 590 г/шт.	0,65	1 шт.
РТР036			150×100×80 мм 855 г/шт.	0,48	1 шт.
РТР037			260×180×54 мм 1400 г/шт.	0,44	1 шт.
РТР038			150×125×135 мм 2380 г/шт.	0,39	1 шт.
РТР039			200×125×135 мм 3350 г/шт.	0,32	1 шт.
РТР040			300×125×135 мм 5000 г/шт.	0,25	1 шт.

 Аксессуары для радиаторов KIPPRIBOR

Паста теплопроводная КПТ-8/20

Таблица выбора радиаторов для твердотельных реле KIPPRIBOR

В таблице указано количество монтируемых на радиатор твердотельных реле (ТТР) и максимально допустимый ток нагрузки на каждое ТТР по каждой фазе.

1. При использовании вентилятора VENT-12038.220VAC.5MSHB
2. При использовании вентилятора VENT-12038.220VAC.7MSXB
3. При недостаточной естественной циркуляции воздуха через радиатор используйте рекомендуемый тип вентилятора.
