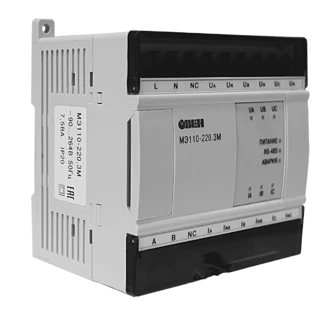

Трехфазный мультиметр ОВЕН МЭ110-220.3М

Количество каналов измерения

1

1

1

3

Время опроса входа

не более 1 с

Входной сигнал

действующее значение

–

~(40…400) В, 45…65 Гц

~(1…400) В,

45…65 Гц

с использованием внешних трансформаторов напряжения

–

~(4×10^-2…4×10⁶) В, 45…65 Гц

~(1×10^-3…4×10⁶) В,

45…65 Гц

Максимально допустимое значение, не более 1 с

–

800 В

Основная приведенная погрешность

–

±0,5 %

±0,25 %

Разрешающая способность

–

0,1 В

Входное сопротивление

–

не менее

500 кОм

Входной сигнал

действующее значение

–

~(2…580) В,

45…65 Гц

с использованием внешних трансформаторов напряжения

–

~(2×10^-3…5,8×10⁶) В,

45…65 Гц

Максимально допустимое значение, не более 1 с

–

800 В

Основная приведенная погрешность

–

±0,5 %

Разрешающая способность

–

0,1 В

Входное сопротивление

–

не менее

500 кОм

Входной сигнал

действующее значение

0,02…5 А

–

0,02…5 А

0,005…5 А

с использованием внешних трансформаторов тока

2×10^-5…5×10⁵ А

–

2×10^-5…5×10⁵ А

0,005×10^-3…50×10³ А

Максимально допустимое значение, не более 1 с

–

10 А

Основная приведенная погрешность

±0,5 %

–

±0,5 %

±0,25 %

Разрешающая способность

–

0,001 А

Входное сопротивление

–

не более

0,01 Ом

Входной сигнал

действующее значение

–

0,02…2 кВА (кВт, кВАр)

с использованием внешних трансформаторов напряжения/тока

–

8×10^-5…2×10⁴ кВА (кВт, кВАр)

2×10^-7…2×10¹¹ кВА (кВт, кВАр)

Основная приведенная погрешность

–

±1,0 %

±0,5 %

Разрешающая способность

–

1 кВА

(кВт, кВАр)

Действующая частота первой гармоники

–

45…65 Гц

Основная приведенная погрешность

–

±0,5 %

±0,15 %

Разрешающая способность

–

0,01 Гц

Диапазон измереня (в рабочем диапазоне мощности)

–

0…1

Основная погрешность

–

±2,0 %

при мощности

±3,0 %

при мощности ≥30 ВА

±1,0 %

Разрешающая способность

–

0,01

Диапазон измерения (рабочем диапазоне мощности)

–

10…170 °

Основная погрешность

–

±0,4 %

Разрешающая способность

–

1 °

Тип питания

универсальное ~230 В/=24 В

~230 В

Напряжение питания

переменное: ~90…264 В (номинальное ~230 В) частотой 47…63 Гц

или

постоянное: =18…30 В (номинальное =24 В)

переменное: ~90…264 В (номинальное ~230 В) частотой

47…63 Гц

Потребляемая мощность

не более 5 ВА

не более 4 ВА

не более 5 ВА

не более 7,5 ВА

Габаритные размеры

(110×76×27) ±1 мм

(96×73×110) ±1 мм

Степень защиты

IP20

Монтаж

на DIN-рейку / на стену

Условия эксплуатации

Температура окружающего воздуха

-20…+55 °С

Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги)

не более 80 %

Модуль

1 шт.

Паспорт и Гарантийный талон

1 экз.

Краткое руководство по эксплуатации

1 экз.
